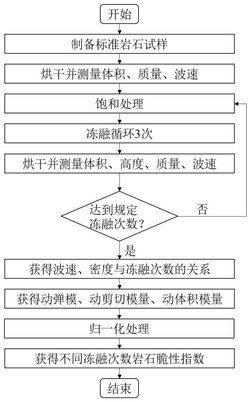

1.一种基于超声波测试的岩石冻融后脆性程度评价方法，其特征在于，方法步骤如下：Step1、制备标准岩石样品并烘干，获得岩石样品未冻融时干燥状态下的体积、质量及波速；

Step2、对岩石样品进行饱和和冻融循环处理；

Step3、每冻融一定次数后烘干，获得岩石样品冻融后干燥状态下的体积、质量及波速；

Step4、重复步骤Step2、Step3，直至达到特定的冻融循环次数；

Step5、根据岩石样品的体积和质量计算岩石样本相应冻融次数时的密度；

Step6、根据岩石样品不同冻融次数时的密度、纵波和横波的波速分别和冻融次数进行回归分析，得到岩石样品的密度、纵波和横波的波速分别与冻融次数的拟合关系；

Step7、利用密度、纵波和横波的波速获得岩石样品的动弹性模量、动剪切模量和动体积模量，并根据岩石样品不同冻融次数时的动弹性模量、动剪切模量和动体积模量采用极差标准化数学处理手段，进行归一化处理；

极差标准化公式为：

其中， 为参数标准化后的值，无量纲；Si为参数值；Smax为参数最大值；Smin为参数最小值；

冻融作用下岩石参数最小值需采用冻融试验获取，耗费大量的时间，且最大冻融次数没有统一标准，当岩石冻融次数足够多，其弹性模量、剪切模量和体积模量近似为0，则上式变为Step8、获得岩石样品不同冻融次数时的脆性指数，整理得到以冻融次数为变量的脆性指数表达形式；

Step6中，岩石样品的密度、纵波和横波的波速与冻融系数的拟合关系分别为：ρ＝2.21‑0.0014n

‑n8.90

vp＝1554.44+1131.72e

vs＝1678.59‑25.05n

其中，ρ表示所述岩石样品不同冻融次数时的密度，n表示冻融次数，vp表示岩石样品的纵波波速；vs表示岩石样品的横波波速；

Step7中，岩石样品的动弹性模量、动剪切模量和动体积模量的计算公式分别为：其中，Ed为动弹性模量；Kbd为动体积模量；G为动剪切模量；ρ为岩石的密度；

岩石脆性指数表达式为：

其中，BI表示岩石的脆性指数； 分别为动弹性模量、动剪切模量、动体积模量标准化后的值，无量纲；f、g分别表示BI相关参数的表达式，ρ表示岩石样品的密度，vp表示岩石样品的纵波波速，vs表示岩石样品的横波波速，n表示冻融次数。

2.根据权利要求1所述的一种基于超声波测试的岩石冻融后脆性程度评价方法，其特征在于，Step1和Step3中烘干工艺为：将岩石样品放入高低温交变湿热试验箱中，设置烘干温度为105℃，时间为24小时。

3.根据权利要求1所述的一种基于超声波测试的岩石冻融后脆性程度评价方法，其特征在于，Step2中对岩石样品进行饱和包括：将岩石样品置于真空缸中，加蒸馏水至水面没过岩石样品，真空泵抽气使压力达到‑0.1MPa 6小时，然后用蒸馏水浸泡18小时。

4.根据权利要求3所述的一种基于超声波测试的岩石冻融后脆性程度评价方法，其特征在于，Step2中对岩石样品进行冻融包括：将岩石样品放入高低温交变湿热试验箱中，设置冻结温度为‑30℃，时间为4小时；融化温度为30℃，时间为4小时；设置高低温交变湿热试验箱的升降温时间为0.5小时；单次冻融循环时间总计9小时。

5.根据权利要求1所述的一种基于超声波测试的岩石冻融后脆性程度评价方法，其特征在于，Step3中每冻融3次进行烘干，Step4中最终达到的冻融循环次数为24次。
