专利号: 2023101635701
申请人: 河北北方学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

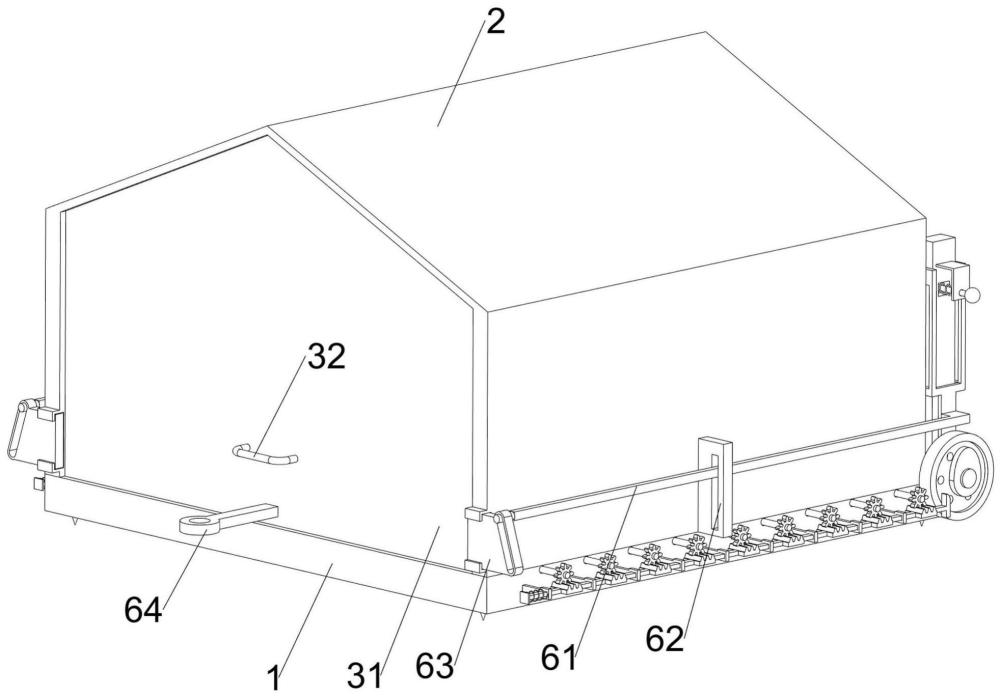

1.一种坝上长尾鸡散养用可移动的鸡舍,其特征在于,包括有底板架(1)、开槽外壳(2)、旋转门板(31)、把手(32)、网架(4)、移动机构和锁定机构,所述底板架(1)顶部固定连接有开槽外壳(2),所述开槽外壳(2)内壁上部开有两个导向槽,所述开槽外壳(2)下部开有两个限位槽,所述开槽外壳(2)的导向槽上放置有旋转门板(31),所述旋转门板(31)与底板架(1)接触,所述旋转门板(31)下部固定连接有把手(32),所述开槽外壳(2)内壁固定连接有网架(4),所述移动机构设在底板架(1)上,所述移动机构与开槽外壳(2)连接,所述锁定机构设在开槽外壳(2)上;

所述移动机构包括有开槽支撑杆(51)、斜面限位杆(52)、复位弹簧一(53)、圆杆支撑挂架(54)、车轮(55)、短齿条(56)和齿轮杆(57),所述底板架(1)顶部固定连接有两个开槽支撑杆(51),所述开槽支撑杆(51)上部开有槽一和槽二,所述开槽支撑杆(51)上的槽一滑动式连接有斜面限位杆(52),所述开槽支撑杆(51)和斜面限位杆(52)之间连接有复位弹簧一(53),所述开槽支撑杆(51)上的槽二滑动式连接有圆杆支撑挂架(54),所述圆杆支撑挂架(54)下部转动式连接有车轮(55),所述圆杆支撑挂架(54)的中部固定连接有短齿条(56),所述开槽外壳(2)下部转动式连接有两个齿轮杆(57),所述短齿条(56)与齿轮杆(57)啮合;

所述锁定机构包括有圆头导向杆(61)、限位块(62)、斜槽块(63)和拖车钩(64),两个所述圆杆支撑挂架(54)下部都固定连接有圆头导向杆(61),所述开槽外壳(2)下部固定连接有两个限位块(62),所述圆头导向杆(61)与限位块(62)滑动式连接,所述开槽外壳(2)的两个限位槽上都滑动式连接有斜槽块(63),所述斜槽块(63)与圆头导向杆(61)滑动式连接,所述旋转门板(31)下部固定连接有拖车钩(64),所述拖车钩(64)位于把手(32)的下方;

还包括有倾撒机构,所述倾撒机构设在底板架(1)上,所述倾撒机构与车轮(55)连接,所述倾撒机构包括有凸轮(71)、开槽限位杆(72)、齿条长杆(73)、复位弹簧二(74)、转动板(75)和小齿轮(76),两个所述车轮(55)上都固定连接有凸轮(71),所述底板架(1)下部固定连接有十八个开槽限位杆(72),每九个所述开槽限位杆(72)为一组,每九个所述开槽限位杆(72)之间滑动式连接有齿条长杆(73),所述齿条长杆(73)与其中一个开槽限位杆(72)之间连接有复位弹簧二(74),所述底板架(1)上部转动式连接有九个转动板(75),九个所述转动板(75)两端都固定连接有小齿轮(76),所述小齿轮(76)与齿条长杆(73)啮合。

2.如权利要求1所述的一种坝上长尾鸡散养用可移动的鸡舍,其特征在于,还包括有钉柱(10),所述底板架(1)的底部固定连接有四个钉柱(10)。
