专利号: 2023101555209
申请人: 江苏海洋大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

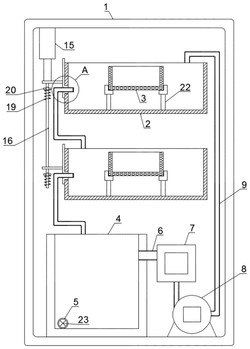

1.一种青蛤土池育苗箱,其特征在于,包括:

箱体(1);

育苗部件,所述育苗部件包括育苗池(2)和网框(3),多个所述育苗池(2)均固定连接在箱体(1)内,多个所述育苗池(2)沿竖直方向等距分布,多个所述育苗池(2)内均固定连接有悬空架(22),所述悬空架(22)上滑动连接有网框(3),所述网框(3)内放置有用于产卵的亲贝;

水循环机构,所述水循环机构包括集水池(4)、排水管(6)、净化组件(7)、水泵(8)、注水管(9)和溢流管(10),所述集水池(4)固定连接在箱体(1)内底部,所述集水池(4)顶部一侧连通有排水管(6),所述排水管(6)远离集水池(4)一端连通有净化组件(7),所述箱体(1)内底部安装有水泵(8),所述净化组件(7)输出端连通在水泵(8)输入端上,所述水泵(8)输出端连通有注水管(9),所述注水管(9)远离水泵(8)一端连通在箱体(1)内顶部的育苗池(2)内,所述溢流管(10)连接在育苗池(2)侧壁上,所述溢流管(10)顶端与育苗池(2)连通,且底端连通在其底部的育苗池(2)内,其中连接在最下方的育苗池(2)上的所述溢流管(10)底端连通在集水池(4)内,所述溢流管(10)与育苗池(2)连通一端内部固定连接有过滤网(11);

所述集水池(4)底部连通有排污管(5),所述排污管(5)上安装有阀门(23);

所述净化组件(7)包括净化仓和设置在净化仓内的多重过滤层,多重所述过滤层采用过滤网层和活性炭层;

所述箱体(1)外侧滑动连接有多个抽屉组件,所述抽屉组件包括抽屉架(12)、密封门(13)和密封池壁(14),所述密封门(13)滑动连接在箱体(1)上,所述密封门(13)靠近箱体(1)内部一侧固定连接有抽屉架(12),所述抽屉架(12)远离密封门(13)一端与网框(3)固定连接,所述抽屉架(12)中部固定有密封池壁(14),所述育苗池(2)上开设有连通窗口(24),所述密封池壁(14)与连通窗口(24)密封滑动配合,所述密封门(13)远离箱体(1)内部一侧固定连接有把手(25),所述网框(3)与连通窗口(24)间隙配合;

所述箱体(1)内顶部连接有驱动组件,所述驱动组件包括驱动气缸(15)、移动架(16)和密封板(17),所述驱动气缸(15)安装在箱体(1)内顶部,所述驱动气缸(15)输出端固定连接有移动架(16),所述移动架(16)上固定连接有多个密封板(17),多个所述密封板(17)与多个育苗池(2)一一对应,所述密封板(17)密封滑动连接在育苗池(2)外侧壁上,所述密封板(17)上贯穿开设有连通孔(18),所述溢流管(10)密封设置在连通孔(18)内,所述育苗池(2)上开设有供溢流管(10)上下移动的条形通槽(26),所述密封板(17)与条形通槽(26)密封配合;

所述移动架(16)上连接有多个限位组件,多个所述限位组件与多个所述抽屉架(12)一一对应,所述限位组件包括限位弹簧(19)、限位架(20)和限位槽(21),所述限位弹簧(19)固定连接在移动架(16)上,所述限位弹簧(19)顶端固定连接有限位架(20),所述限位架(20)滑动连接在移动架(16)上,所述抽屉架(12)底部固定连接有限位卡架(27),所述限位卡架(27)内底部设置有有限位槽(21),其中限位槽(21)深度大于限位架(20)直径,所述限位架(20)远离移动架(16)一端卡接在限位槽(21)上。
