专利号: 2023101047610
申请人: 扬州市职业大学(扬州开放大学)
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

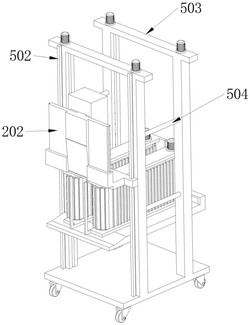

1.一种绿色建筑保温墙板安装辅助装置,其特征在于:包括支架、底座、位于底座上的输送机构以及按压机构,两组所述支架对称位于所述底座两侧,且两侧的所述支架之间通过设有的连杆相连;

所述输送机构包括基板以及位于基板两侧的传送组件,所述基板前端与墙壁相互接触贴合,所述传送组件包括外框架、传送带、驱动转轴以及从动转轴,所述外框架对称位于所述基板上表面,且所述外框架下端表面与所述基板上表面之间滑动相连,所述外框架尾端与所述基板尾端通过设有的宽度调节组件相连,通过所述宽度调节组件控制两侧的所述外框架在所述基板上对称移动,所述驱动转轴与所述从动转轴分别位于所述外框架内部两端,且二者两端分别与所述外框架内壁转动相连,所述传送带两端分别包裹在所述驱动转轴与所述从动转动外壁,所述驱动转轴一端设有第一电机,所述第一电机位于所述外框架上端端面,且所述第一电机输出端与所述驱动转轴相连,所述传送带外侧表面分别设有若干间隔板,若干保温墙板插在两侧的所述传送带之间,且所述保温墙板分别被所述间隔板分隔开,通过所述第一电机带动所述驱动转轴转动,进而带动所述传送带转动,将插在所述传送带之间的保温墙板从所述基板尾端向另一端移动,直至所述保温墙板与墙板相互接触;

所述按压机构包括底板、按压板以及位于底板上端的控制组件,所述底板两端分别与前端两侧的所述支架外壁滑动相连,所述外框架上端与所述底板下端滑动相连,所述底板跟随所述外框架一同竖直方向移动,且对称安装在所述基板上的所述外框架在所述底板下端平滑移动,所述底板靠近前端设有一滑槽,所述按压板插在所述滑槽内,且所述按压板沿着所述滑槽方向平滑移动,通过所述控制组件控制所述按压板移动,所述按压板下移过程将对所述基板另一端输送过来的保温墙板进行按压,使保温墙板与墙壁紧密贴合。

2.根据权利要求1所述的一种绿色建筑保温墙板安装辅助装置,其特征在于:所述宽度调节组件包括第二电机、第一螺纹杆以及滑动块,所述基板尾端设有一滑动槽,所述第一螺纹杆位于所述滑动槽内,且所述第一螺纹杆两端分别与所述滑动槽两端转动相连,所述第二电机位于所述基板侧壁,且所述第二电机输出端与所述第一螺纹杆一端相连,所述滑动块一侧壁面分别固定在所述外框架尾端侧壁,所述滑动块中心位置设有第一螺纹孔,所述第一螺纹孔与所述第一螺纹杆相连。

3.根据权利要求2所述的一种绿色建筑保温墙板安装辅助装置,其特征在于:所述第一螺纹杆两侧分别设有螺旋方向相反的螺纹结构,两侧的所述螺纹结构分别与所述第一螺纹孔相互配合,通过所述第二电机带动所述第一螺纹杆转动,位于两侧所述第一螺纹杆上的滑动块将相互对称移动,移动过程中将对所述传送带之间的宽度进行调节,方便对不同宽度尺寸的保温墙板进行输送。

4.根据权利要求1所述的一种绿色建筑保温墙板安装辅助装置,其特征在于:所述控制组件包括外壳、蜗轮、蜗杆以及第一螺纹转轴,所述外壳下端固定在所述底板上端表面,所述第一螺纹转轴竖直位于所述外壳内部,且所述第一螺纹转轴上下两端分别与所述外壳上下端壁面转动相连,所述蜗轮位于所述第一螺纹转轴上端,且二者相互一同转动,所述按压板背面设有一连接板,通过所述连接板中间设有的第二螺纹孔与所述第一螺纹转轴相连,所述蜗杆位于所述蜗轮一侧,且所述蜗轮与所述蜗杆相互啮合,所述蜗杆一侧设有第三电机,所述第三电机固定在所述外壳上端内部,所述第三电机输出端与所述蜗杆相连,通过所述第三电机驱动所述蜗轮和所述蜗杆转动,并驱动所述第一螺纹转轴转动,进而控制所述按压板上下移动。

5.根据权利要求1所述的一种绿色建筑保温墙板安装辅助装置,其特征在于:所述按压板靠近墙壁一侧中间位置表面设有一凸起结构,所述凸起结构下端呈尖锐形状,所述按压板下压过程中,通过所述凸起结构挤压保温墙板与墙壁贴合,使保温墙板与墙壁之间的粘接胶更紧密。

6.根据权利要求1所述的一种绿色建筑保温墙板安装辅助装置,其特征在于:所述基板前端设有一倾斜面,保温墙板被所述传送带输送至所述基板前端后,落入所述倾斜面上端表面,并滑至向下滑落,使保温墙板准确靠向墙壁的正确位置。

7.根据权利要求6所述的一种绿色建筑保温墙板安装辅助装置,其特征在于:两侧的所述外框架前端分别设有导板,通过所述导板疏导保温墙板向墙壁靠近,且所述导板上端设有插入槽,所述插入槽用于按压板下移插入,所述按压板对滑落至所述倾斜面下端的保温墙板进行推动。

8.根据权利要求1所述的一种绿色建筑保温墙板安装辅助装置,其特征在于:所述基板两侧与所述支架之间通过设有的高度调节组件相连,所述高度调节组件包括第二螺纹杆、移动块以及第四电机,所述支架内部设有移动槽,所述第二螺纹杆位于所述移动槽内部,且所述第二螺纹杆上下两端分别与所述移动槽上下端的所述连杆和所述底座分别转动相连,所述第四电机位于所述连杆上端,且所述第四电机的输出端与所述第二螺纹杆相连,所述移动块固定在所述基板两侧,且所述移动块位于所述移动槽内部,并通过所述移动块表面设有的第三螺纹孔与所述第二螺纹杆相互配合,通过所述第四电机带动所述第二螺纹杆转动,并带动所述移动块上下移动,进而对基板的高度进行调节。

9.根据权利要求1所述的一种绿色建筑保温墙板安装辅助装置,其特征在于:所述底板两侧与所述支架之间滑动相连,所述底板两侧分别设有凹槽,所述凹槽与前端的所述支架外壁设有的导轨相连。

10.根据权利要求1所述的一种绿色建筑保温墙板安装辅助装置,其特征在于:所述底座下端表面四周分别设有带刹车功能的移动轮,通过所述移动轮对装置整体进行移动以及固定。
