专利号: 2023100856942
申请人: 迈克医疗电子有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

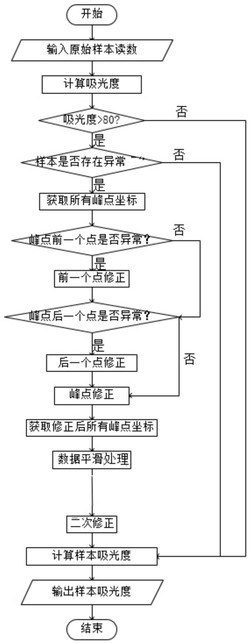

1.一种样本分析过程的数据处理方法,其特征在于,包括如下步骤:

步骤1:基于样本反应曲线的最终吸光度、峰点坐标值、峰点数量以及至少五个吸光度最大值确定反应曲线是否存在异常点;

步骤2:对存在异常点的反应曲线进行第一次修正,得到第一次修正后的反应曲线,包括:获取峰点坐标,根据吸光度比值、最大值以及峰点坐标值确认各峰点是否异常,对异常的峰点以及任选的其前一点和/或后一点进行修正;

任选地,步骤3:对第一次修正后的反应曲线进行第二次修正,包括:步骤3‑1:对最大值进行修正;步骤3‑2:获取峰点坐标,根据吸光度比值、最大值以及峰点坐标值确认各峰点是否为异常点,对异常的峰点进行修正。

2.根据权利要求1所述的数据处理方法,其特征在于,所述反应曲线为吸光度变化曲线;

优选地,所述步骤1中确定反应曲线是否存在异常点的方法包括:

步骤1‑1:获取吸光度变化曲线,当吸光度变化曲线的最终吸光度大于阈值一时,则进行步骤1‑2;

步骤1‑2:确定吸光度变化曲线中的异常点,包括:

首先,确定反应曲线中的峰点,并计算反应曲线中不同点的吸光度比值;

比值1=反应曲线中吸光度最大值/反应曲线中吸光度第二大值;

比值2=反应曲线中吸光度第二大值/反应曲线中吸光度第三大值;

比值3=反应曲线中吸光度第三大值/反应曲线中吸光度第四大值;

比值4=反应曲线中吸光度第四大值/反应曲线中吸光度第五大值;

其次,确定反应曲线中存在异常点:

当反应曲线中峰点个数小于等于1时,若比值1至比值4中最大的比值大于等于阈值二且吸光度最大值大于阈值一时,反应曲线存在异常点;

当反应曲线中峰点个数大于1时,若比值1至比值4中最大的比值大于等于阈值二且存在峰点的吸光度值大于阈值一时,和/或若峰点吸光度与峰点前后点吸光度的比值中任一比值大于等于阈值二,且峰点的吸光度大于阈值一,反应曲线存在异常点;

其余情况为反应曲线不存在异常点。

3.根据权利要求1或2所述的数据处理方法,其特征在于,步骤2中对存在异常点的反应曲线进行第一次修正的步骤包括:获取峰点坐标;

若峰点为反应曲线中横坐标的最后一个点且峰点吸光度与峰点前一个点的吸光度比值大于阈值二,峰点吸光度与峰点前一点吸光度的比值为吸光度较大的值与吸光度较小的值之比,且峰点吸光度大于阈值一,则将峰点吸光度修正为峰点前一个点的吸光度;

若峰点为反应曲线横坐标中的倒数第二个点,且峰点吸光度与峰点前一点的吸光度比值大于阈值二,峰点吸光度与峰点前一点吸光度的比值为吸光度较大的值与吸光度较小的值之比,且峰点吸光度大于阈值一,则将峰点吸光度修正为峰点前一点的吸光度和后一点吸光度的均值;

若峰点为倒数第一个点以及倒数第二个点以外的其他点,则首先对峰点前一点进行判断,计算峰点前一点吸光度与前两点吸光度的比值,当峰点前一点吸光度与前两点吸光度的比值大于等于阈值二时,将峰点前一点的吸光度修正为峰点前两点的吸光度和峰点后一点吸光度的均值,当峰点前一点吸光度与前两点吸光度的比值小于阈值二时,则不对峰点前一点进行修正,峰点吸光度与峰点前一点吸光度的比值为吸光度较大的值与吸光度较小的值之比;其次,对峰点后一点进行判断,计算峰点后一点的吸光度与峰点后两点吸光度的比值,当峰点后一点的吸光度与峰点后两点吸光度的比值大于等于阈值二时,将峰点后一点的吸光度修正为峰点前一点的吸光度和峰点后两点吸光度的均值,若峰点前一点的吸光度已经被修正,则将峰点后一点的吸光度修正为修正后峰点前一点的吸光度和峰点后两点吸光度的均值,当峰点后一点的吸光度与峰点后两点吸光度的比值小于阈值二时,则不对峰点后一点进行修正,峰点吸光度与峰点后一点吸光度的比值为吸光度较大的值与吸光度较小的值之比;最后,对峰点进行修正,计算峰点与峰点前一点的吸光度比值,以及峰点与峰点后一点吸光度的比值,比值中任意一个比值大于等于阈值二,即将峰点修正为峰点前一点和峰点后一点的吸光度均值,如峰点前一点已经修正,则对峰点进行修正步骤中峰点前一点的吸光度为修正后峰点前一点的吸光度,如峰点后一点已经修正,则对峰点进行修正步骤中峰点后一点的吸光度为修正后峰点后一点的吸光度。

4.根据权利要求3所述的数据处理方法,其特征在于,还包括对第一次修正的反应曲线中除了第一个大于阈值一的峰点以外的峰点进行数据平滑。

5.根据权利要求4所述的数据处理方法,其特征在于,所述数据平滑步骤包括:将峰点的吸光度值用峰点前后点的吸光度均值代替。

6.根据权利要求1‑5任一项所述的数据处理方法,其特征在于,判断第一次修正后的反应曲线是否进行二次修正的方法包括:计算第一次修正后反应曲线的吸光度,若修正后的反应曲线吸光度值小于等于阈值一,则不进行第二次修正;若大于阈值一,则进行第二次修正。

7.根据权利要求1‑6任一项所述的数据处理方法,其特征在于,步骤3‑1对最大值进行修正的步骤包括:若最大值为反应曲线横坐标中最后一个点,则最后三个坐标点的吸光度值用原始值代替;若最大值为反应曲线横坐标中倒数第二个点,则最后四个坐标点的吸光度值用原始值代替;若最大值非反应曲线横坐标中最后一点和倒数第二个点,则将此点与此点前两个点与此点后两个点均用原始值代替;

步骤3‑2:确定步骤3‑1中修正后反应曲线横坐标中从开始加入反应物的点开始到最后一个点中的峰点,若峰点为最后一个点,则峰点的值用前一个点的值代替;若峰点为倒数第二个点,则峰点的值用前后的均值代替;峰点非反应曲线横坐标中最后一点和倒数第二个点,则计算峰点与峰点前一点的吸光度比值,以及峰点与峰点后一点吸光度的比值,若比值中任意一个比值大于等于阈值二时,将峰点的吸光度值修正为此点前后两点吸光度值的均值。

8.根据权利要求2或7所述的数据处理方法,其特征在于,确定反应曲线中的峰点的方法包括:梯度向量从加入反应底物的点开始,当前点的梯度向量与当前点前一点的梯度向量乘积小于等于0且当前点的梯度向量小于0,或当前点的梯度向量与当前点前一点的梯度向量乘积小于等于0且当前点前一点的梯度向量大于0,即当前点为峰点。

9.根据权利要求8所述的数据处理方法,其特征在于,所述梯度向量为当前点后一点的吸光度与当前点吸光度的差值。

10.根据权利要求2‑9任一项所述的数据处理方法,其特征在于,所述阈值一为80,阈值二为1.7。
