1.一种析晶可控的硼铝酸盐微晶玻璃的制备方法，其特征在于，包括以下步骤：S1、按照以下质量百分比配比，分别称取相应的基础玻璃的制备原料，并混匀，获得混合粉体，备用：Li2O 9%~16%、Al2O3 25%~42%、B2O3 35%~55%、P2O5 0%~3%、ZrO2 0~3%，且Li2O、Al2O3、B2O3、P2O5和ZrO2 的总量之和为100%；

S2、将所述混合粉体经第一次熔炼处理至熔融状态，获得玻璃熔体A；将所述玻璃熔体A快速冷却至室温后，进行研磨处理，获得基础玻璃粉末；

S3、以纳米氧化物作为诱导晶种，将其与所述基础玻璃粉末混合均匀后，经第二次熔炼处理至熔融状态，获得玻璃熔体B；

S4、采用浇铸法，将所述玻璃熔体B浇铸成型，进行退火处理后，获得硼铝酸盐微晶玻璃A；

所述纳米氧化物为Al2O3、SiO2、ZnO、ZrO2、Y2O3、MgO和CaO中的一种或多种；

且所述纳米氧化物与所述基础玻璃粉末的质量比为1:15 25。

~

2.如权利要求1所述的制备方法，其特征在于，还包括S5，将所述硼铝酸盐微晶玻璃A于

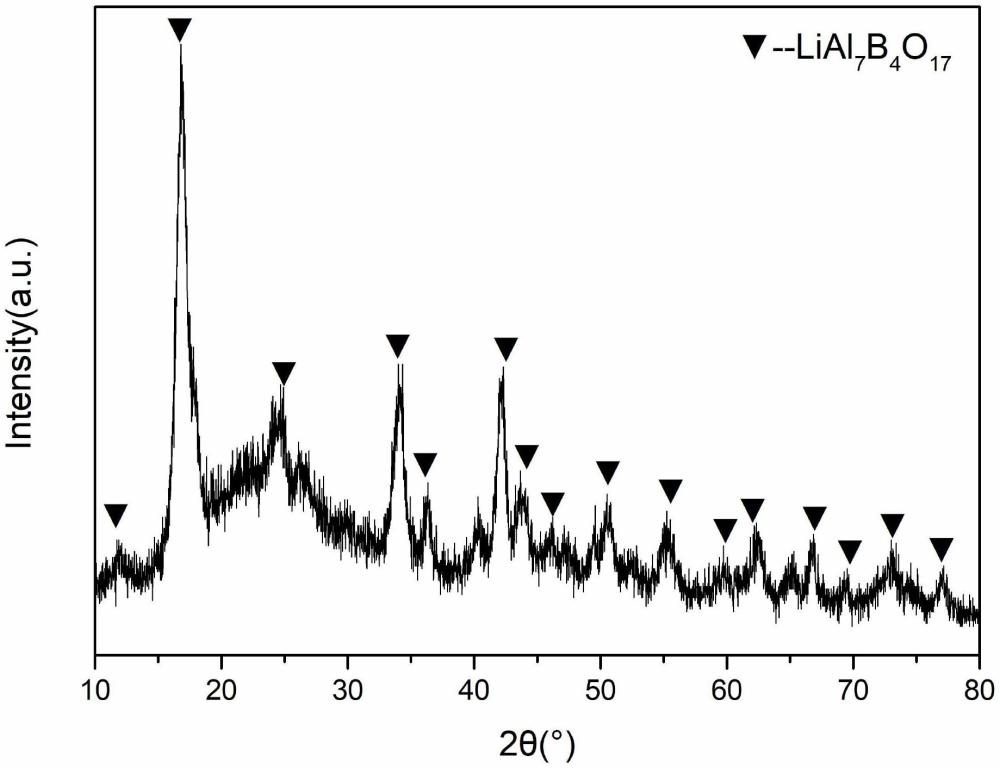

650 750℃温度下进行晶化处理2 8h，获得硼铝酸盐微晶玻璃B。

~ ~

3.如权利要求1所述的制备方法，其特征在于，所述纳米氧化物以颗粒状、板状和针状任意一种状态加入；且所述纳米氧化物的粒径为5 20 nm。

~

4.如权利要求1所述的制备方法，其特征在于，S2中，以10 60℃/s的冷却速度将所述玻~璃熔体A冷却至室温。

5.如权利要求1所述的制备方法，其特征在于，所述第一次熔炼处理的熔炼温度为1350

1500℃，熔炼时间为2 8h。

~ ~

6.如权利要求1所述的制备方法，其特征在于，所述第二次熔炼处理的熔炼温度为1100

1350℃，熔炼时间为0.5 2h。

~ ~

7.如权利要求1所述的制备方法，其特征在于，所述退火处理的退火温度为400 600℃，~退火时间为2 4h。

~

8.一种权利要求1‑7任意一项所述的制备方法制备获得的硼铝酸盐微晶玻璃。

9.一种权利要求8所述的硼铝酸盐微晶玻璃在制备便携电子设备显示盖板玻璃、透明光学微晶玻璃中的应用。
