1.一种湿固化聚氨酯胶黏剂，其特征在于，由以下总量份的原料制备而成：聚氨酯预聚体组分85～90份，固化促进剂1～3份、填料1～5份，脱水剂1～3份、颜料2～4份、消泡剂1～3份；

所述聚氨酯预聚体组分是利用聚醚多元醇的活泼羟基与异氰酸酯单体中活泼异氰酸酯官能团发生聚合反应得到的，具体制备步骤为：将聚醚多元醇加到反应釜中，通氮气升温到110℃，真空脱水1h，加入异氰酸酯单体，搅拌反应2‑3h后结束反应，冷却到室温，出料，即得聚氨酯预聚体组分；

所述聚醚多元醇为聚己内酯多元醇和聚丙多元醇；所述聚丙多元醇为聚丙二醇PPG600、聚丙二醇PPG800、聚丙三元醇N303、聚丙三元醇N306中的一种；所述聚己内酯多元醇为乙二醇基聚己内酯二醇、丙三醇基聚己内酯三醇、三羟甲基丙烷基聚己内酯三醇、季戊四醇基聚己内酯四醇中的一种；所述异氰酸酯单体为二苯基甲烷二异氰酸酯、多亚甲基多苯基异氰酸酯、甲苯二异氰酸酯、异佛尔酮二异氰酸酯、二环己基甲烷二异氰酸酯的一种或多种；

所述聚醚多元醇中聚丙多元醇和聚己内酯多元醇的质量比为（3～4）：（1～2）；所述聚醚多元醇和异氰酸酯单体的质量比为（4～5）：（5～6）。

2.根据权利要求1所述湿固化聚氨酯胶黏剂，其特征在于，所述固化促进剂为双吗啉基二乙基醚、二月桂酸二丁基锡中的一种或几种；所述填料为纳米级白炭黑、氧化钙、氧化锌中的一种或几种，所述颜料为油性酞青蓝、酞青绿、炭黑、铁红色浆中的一种或几种，所述脱水剂为甲磺酸、马来酸酐、衣康酸酐、分子筛中的一种或几种。

3.一种权利要求1‑2任意一项所述湿固化聚氨酯胶黏剂的制备方法，其特征在于，包括以下制备步骤：将聚氨酯预聚体组分加到反应釜中，通氮气并升温到50～60℃，接着分别加入填料、颜料、脱水剂和消泡剂，搅拌均匀0.5h，加入固化促进剂，继续反应0.5h，即得湿固化聚氨酯胶黏剂，密封保存即可。

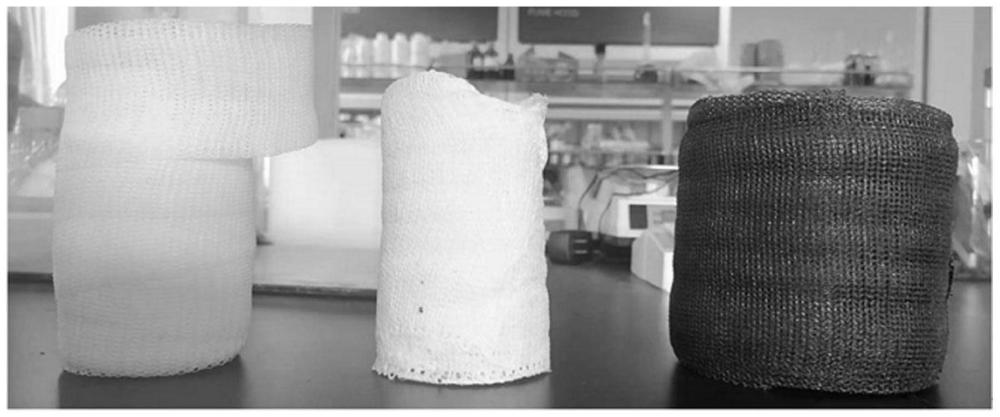

4.一种权利要求1‑2任意一项所述湿固化聚氨酯胶黏剂的应用，其特征在于，具体为将湿固化聚氨酯胶黏剂涂覆于玻璃纤维，并应用于制备整形外科的矫形具、假肢辅助用具以及支撑工具、烧伤科的局部防护性支架的医用医学领域和其它应急修补加固领域。
