1.一种洗衣机部件注塑成型装置,其特征在于,包括机架(1),所述机架(1)中设置有模具(2),所述模具(2)包括在同一直线上做往复运动的第一模件(21)和第二模件(22),所述第一模件(21)与所述第二模件(22)之间设置有冷却机构(3),所述第二模件(22)中设置有注塑机构(4);
所述第一模件(21)中开设有开口朝向所述第二模件(22)的筒状第一模槽(211),所述第二模件(22)中开设有开口朝向所述第一模件(21)的盘状的第二模槽(221),所述第一模槽(211)能够与所述第二模槽(221)连通;
所述冷却机构(3)包括开设在所述第一模槽(211)靠近所述第一模件(21)水平轴线的第一冷却槽(31),还包括开设在所述第一模槽(211)远离所述第一模件(21)水平轴线的第二冷却槽(32),开设在所述第二模槽(221)远离所述第一模件(21)的第三冷却槽(33),所述第二冷却槽(32)能够与所述第三冷却槽(33)通过连通件(34)连通,所述第一冷却槽(31)与所述第二冷却槽(32)均连通设置有外部加液机构;
所述注塑机构(4)包括注塑口(41),所述注塑口(41)位于所述第二模槽(221)中心部位,所述注塑口(41)与所述第二模槽(221)连通,所述注塑口(41)上套设有切断机构(5),所述切断机构(5)包括嵌设在所述第二模槽(221)中开口朝向所述第一模件(21)的环形安装槽(51),所述安装槽(51)中转动设置有环形转动盘(52),所述转动盘(52)能够延伸出所述安装槽(51),所述转动盘(52)中开设有两个开口朝向所述注塑口(41)以及开口朝向所述第一模件(21)的滑动槽(53),每个所述滑动槽(53)中设置有沿所述转动盘(52)径向方向滑动的切断刀(54),所述切断刀(54)远离所述第一模件(21)的一侧面为斜面,所述切断刀(54)靠近所述注塑口(41)的一端为尖状,两个所述切断刀(54)的端部能够抵接。
2.根据权利要求1所述的一种洗衣机部件注塑成型装置,其特征在于,所述切断刀(54)靠近所述第一模件(21)的一侧面为平面,每个所述滑动槽(53)的两个相对侧壁上均固定连接有补充板(55),所述补充板(55)、所述切断刀(54)以及所述转动盘(52)能够共同组成一个封闭面,所述安装槽(51)的外圆周侧壁上固定连接有限位环(59),所述限位环(59)位于所述转动盘(52)远离所述第一模件(21)的一侧。
3.根据权利要求2所述的一种洗衣机部件注塑成型装置,其特征在于,所述第三冷却槽(33)与所述安装槽(51)通过排液件(35)连通,所述排液件(35)包括连通设置在所述第三冷却槽(33)与所述安装槽(51)之间的连通槽(351),所述连通槽(351)中固定设置有电磁通断阀(352),所述转动盘(52)中开设有连通孔(56),所述连通孔(56)将所述安装槽(51)与所述滑动槽(53)连通,所述切断刀(54)中开设有排液槽(57),所述排液槽(57)一端能够与所述连通孔(56)连通,所述排液槽(57)的另一端开口位于所述切断刀(54)的斜面上。
4.根据权利要求3所述的一种洗衣机部件注塑成型装置,其特征在于,所述转动盘(52)套设在驱动件(58)上,所述驱动件(58)包括转动套设在所述安装槽(51)内圆周侧壁上的转动套(581),所述转动盘(52)滑动套设在所述转动套(581)上,所述转动套(581)远离所述转动盘(52)的一端套设有齿环(582),所述安装槽(51)远离所述转动盘(52)的一侧壁上固定设置有电机(583),所述电机(583)的输出端套设有齿轮(584),所述齿轮(584)与所述齿环(582)啮合,所述转动盘(52)与所述安装槽(51)之间连接有第一弹簧(585)。
5.根据权利要求4所述的一种洗衣机部件注塑成型装置,其特征在于,所述第三冷却槽(33)中滑动设置有推板(36),所述推板(36)与所述第三冷却槽(33)远离所述第一模件(21)的一侧壁之间连接有第二弹簧(37),所述连通孔(56)位于所述推板(36)靠近所述第二模槽(221)的一侧。
6.根据权利要求5所述的一种洗衣机部件注塑成型装置,其特征在于,所述连通件(34)包括开设在所述第二冷却槽(32)靠近所述第二模件(22)一侧壁的安装孔(341),所述安装孔(341)中固定设置有连通管(342),所述连通管(342)远离所述第二模件(22)的一端设置有封闭盖(343),所述封闭盖(343)与所述连通管(342)之间连接有第三弹簧(344),所述第三冷却槽(33)靠近所述第一模件(21)的一侧壁连通设置有进液孔(345),所述进液孔(345)中固定设置有单向阀(346),所述连通管(342)能够插入进液孔(345)中,所述单向阀(346)上固定设置有抵接杆(347),所述抵接杆(347)能够与所述封闭盖(343)抵接。
7.根据权利要求3所述的一种洗衣机部件注塑成型装置,其特征在于,所述滑动槽(53)的两个相对侧壁中分别设置有滑动件(50),所述滑动件(50)包括开设在所述滑动槽(53)中的移动槽(501),所述移动槽(501)中滑动设置有移动块(502),所述移动块(502)与所述移动槽(501)靠近所述注塑口(41)轴线的一侧壁之间连接有第四弹簧(503),所述切断刀(54)固定连接在两个移动块(502)之间。

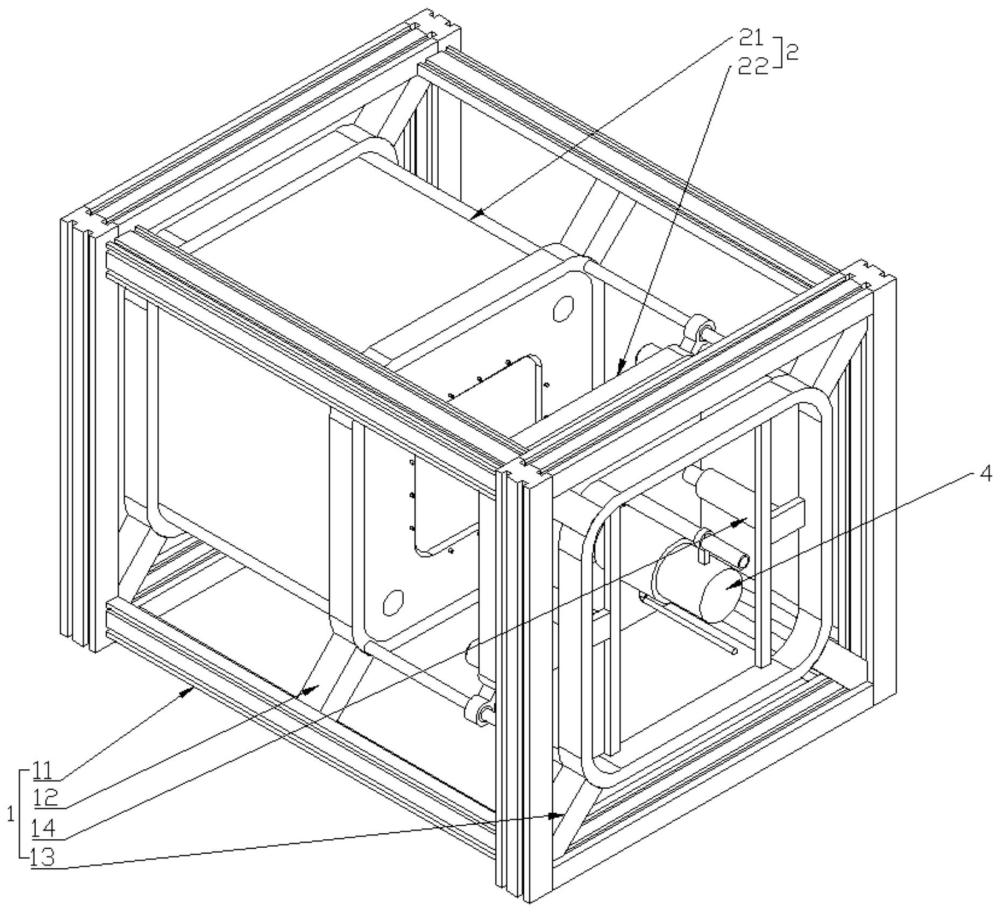

8.根据权利要求7所述的一种洗衣机部件注塑成型装置,其特征在于,所述机架(1)包括长方体框形的架体(11),所述第一模件(21)的两端分别固定套设有安装框(12),所述安装框(12)与所述架体(11)固定连接,所述架体(11)中固定设置有安装架(13),所述安装架(13)与所述安装框(12)之间设置有动力件(14),所述第二模件(22)设置在所述动力件(14)上。
9.根据权利要求8所述的一种洗衣机部件注塑成型装置,其特征在于,所述第一模槽(211)开设在第一模体(212)中,所述第二模槽(221)开设在第二模体(222)中,所述安装框(12)固定套设在所述第一模体(212)上,所述动力件(14)包括矩阵设置在所述安装架(13)与所述安装框(12)之间的四个滑杆(141),每个滑杆(141)上滑动套设有滑动环(142),所述滑动环(142)与所述第二模体(222)固定连接,所述第二模体(222)与所述安装架(13)之间连接有电推杆(143)。
