专利号: 2023100280603
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

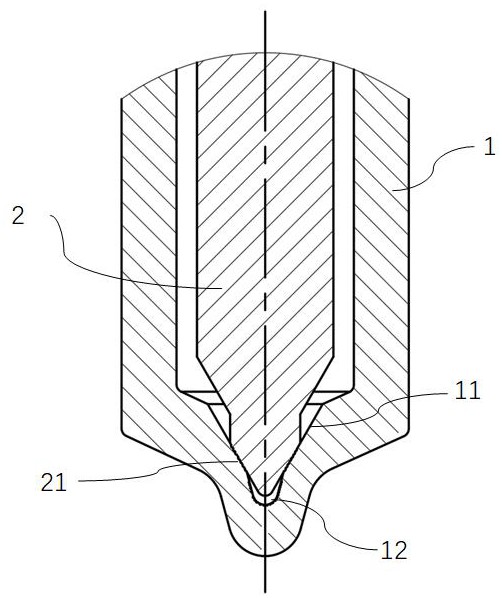

1.一种燃油发动机喷油嘴的针阀,包括阀体(1)和阀芯(2),所述阀芯(2)端部设有锥形密封部(21),所述阀体(1)底部设有与锥形密封部(21)匹配的锥形密封面(11),所述锥形密封部(21)与锥形密封面(11)形成锥密封将阀体(1)内侧底端分隔出压力室(12),其特征在于:所述锥形密封部(21)与锥形密封面(11)接触的部分表面均布有凹坑结构的储油槽(22);所述压力室(12)内表面均布有扰流凹坑(13);

所述储油槽(22)的直径为150μm~250μm,深度为2μm~7μm;

所述扰流凹坑(13)的直径为50μm~120μm,深度为10μm~20μm。

2.根据权利要求1所述的燃油发动机喷油嘴的针阀,其特征在于:所述储油槽(22)在锥形密封部(21)表面分布的面积占锥形密封部(21)与锥形密封面(11)接触面积的2%‑10%。

3.根据权利要求1所述的燃油发动机喷油嘴的针阀,其特征在于:所述扰流凹坑(13)与压力室(12)内表面相交的截面积占压力室(12)内表面理论表面积的5%‑20%。

4.根据权利要求1所述的燃油发动机喷油嘴的针阀,其特征在于:所述储油槽(22)与锥形密封部(21)表面相交的截面形状为圆形、椭圆形或多边形。
