专利号: 2023100160211
申请人: 南通博普塑胶有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

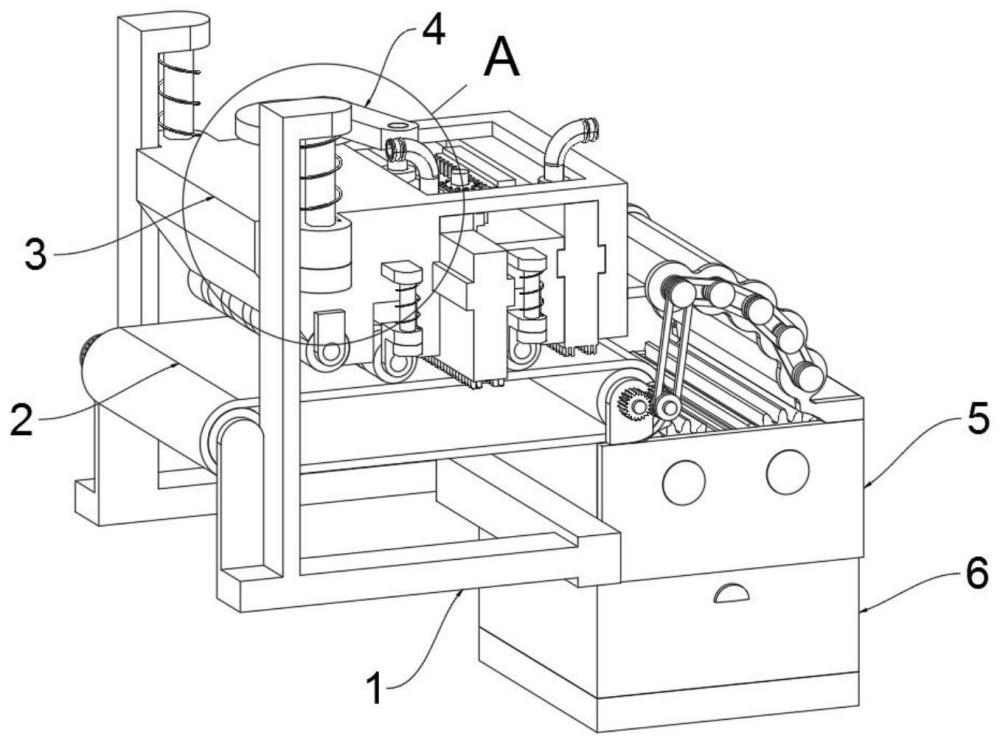

1.一种塑胶生产用的废料回收破碎装置,其特征在于,包括底架(1)和破碎箱(5);

所述底架(1)的顶端安装有第一弹性件(102),底架(1)的左端安装有一组传送带(2),传送带(2)的内部两端各设有一组传动导辊(201),且传动导辊(201)转动安装于底架(1)上,底架(1)的后端安装有一组传动电机(202),左端传动导辊(201)安装于传动电机(202)的传动轴上,底架(1)前端转动安装有一组从动轴体(204),底架(1)顶端滑动安装有一组移动架(3),移动架(3)的左侧底端为斜体结构,且移动架(3)的左侧底端转动安装有一组导向轮组(302),移动架(3)上安装有两组连接轮组(303),移动架(3)上还安装有第二弹性件(3041),移动架(3)上滑动安装有两组安装移动板(307),移动板(307)的底端两侧分别设有清理块(3072),移动板(307)的底端还安装有喷头(3073),移动板(307)的顶端安装有连接管(3075),且连接管(3075)与喷头(3073)相通连接,移动架(3)上安装有一组驱动组件(4),驱动组件(4)包括有驱动电机(401)、驱动盘(402)和驱动杆(403),驱动电机(401)固定安装于移动架(3)上,驱动盘(402)的底端安装于驱动盘(402)的传动轴上,驱动杆(403)转动安装于驱动盘(402)上,破碎箱(5)固定安装于底架(1)的右端,破碎箱(5)的顶端为一组弧形导板(501),弧形导板(501)上等距转动安装有五组辅助导辊(5011),破碎箱(5)上转动安装有两组破碎齿(502),且两组破碎齿(502)啮合传动连接,破碎箱(5)的后端固定安装有一组破碎电机(503),左端破碎齿(502)安装于破碎电机(503)的传动轴上,破碎箱(5)的底端安装有一组底箱(6),底箱(6)内固定安装有一组粉碎电机(601),粉碎电机(601)的传动轴上安装有一组粉碎刀体(602),底箱(6)内还安装有一组过滤网板(603),底箱(6)底端滑动安装有一组收集箱(605)。

2.如权利要求1所述的一种塑胶生产用的废料回收破碎装置,其特征在于:所述底架(1)的顶端前后侧各固定安装有一组连接杆(101),移动架(3)的顶端前后侧各固定设有一组固定耳板(301),移动架(3)上开设有一组滑孔,且移动架(3)顶端前后侧的固定耳板(301)分别滑动安装于底架(1)顶端的连接杆(101)上。

3.如权利要求1所述的一种塑胶生产用的废料回收破碎装置,其特征在于:所述第一弹性件(102)共设有两组,且两组第一弹性件(102)分别套接安装于底架(1)顶端的连接杆(101)上,且第一弹性件(102)的底端与移动架(3)上固定耳板(301)的顶面相接触。

4.如权利要求1所述的一种塑胶生产用的废料回收破碎装置,其特征在于:所述连接轮组(303)的两端分别转动安装有一组连接架(3031),连接架(3031)的顶端开设有一组滑孔,移动架(3)的前后侧各固定安装有一组安装杆(304),连接架(3031)顶端的滑孔分别滑动安装于移动架(3)前后侧的安装杆(304)上。

5.如权利要求1所述的一种塑胶生产用的废料回收破碎装置,其特征在于:所述第二弹性件(3041)共设有四组,且四组第二弹性件(3041)分别套接安装于移动架(3)前后侧的安装杆(304)上,且第二弹性件(3041)的底端与连接架(3031)的顶面相接触。

6.如权利要求1所述的一种塑胶生产用的废料回收破碎装置,其特征在于:所述移动架(3)上开设有两组导向槽(305),移动板(307)的顶端固定安装有一组连接滑块(3071),两组移动板(307)顶端的连接滑块(3071)分别滑动安装于移动架(3)的导向槽(305)上。

7.如权利要求1所述的一种塑胶生产用的废料回收破碎装置,其特征在于:所述移动板(307)的内端固定安装有一组齿条(3074),移动架(3)的顶端转动安装有一组连接齿轮(306),且两组移动板(307)内端的齿条(3074)分别与连接齿轮(306)的左右端啮合传动连接。

8.如权利要求1所述的一种塑胶生产用的废料回收破碎装置,其特征在于:所述驱动盘(402)的顶面外端固定设有一组转轴,移动架(3)中左端移动板(307)的顶面固定设有一组转轴,且驱动杆(403)的右端转动安装于驱动盘(402)顶面的转轴上,驱动杆(403)的左端转动安装于移动板(307)顶面的转轴上。

9.如权利要求1所述的一种塑胶生产用的废料回收破碎装置,其特征在于:右端所述传动导辊(201)的外端固定安装有一组联动齿轮(203),从动轴体(204)上固定安装有一组齿轮,且联动齿轮(203)与从动轴体(204)外端的齿轮啮合传动连接,辅助导辊(5011)的外端设有皮带轮,且相邻两辅助导辊(5011)通过同步带传动连接,从动轴体(204)和弧形导板(501)中左端的辅助导辊(5011)通过同步带传动连接。

10.如权利要求1所述的一种塑胶生产用的废料回收破碎装置,其特征在于:所述底箱(6)的底端两侧各固定安装有一组安装块(604),收集箱(605)的内端两侧各开设有一组安装滑槽(6051),且收集箱(605)内端的安装滑槽(6051)滑动安装于底箱(6)底端的安装块(604)上。
