专利号: 2022235593322
申请人: 龙口市华彩塑业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

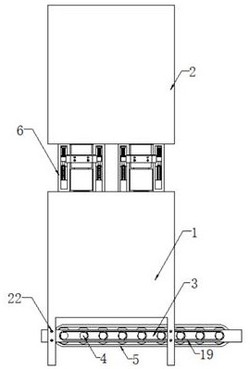

1.一种改性塑料颗粒的切割装置,包括切割箱(1),其特征在于:所述切割箱(1)的顶部设有储料箱(2),所述切割箱(1)和储料箱(2)之间固定连接有四个矩形支架(6),每两个相对应的所述矩形支架(6)之间均滑动套接有滑动板(12),所述滑动板(12)的内部固定套接有套接管(11),所述套接管(11)的顶端活动套接至储料箱(2)的内部,所述套接管(11)的底部固定连接有插接套管(18),所述切割箱(1)的顶部固定安装有两个加料箱(15),所述插接套管(18)的底端活动插接至加料箱(15)的内部,所述加料箱(15)的内部固定安装有密封球(17),所述密封球(17)与插接套管(18)密封套接,两个所述矩形支架(6)的内部均固定安装有伺服液压缸(14),所述滑动板(12)的两侧均固定连接有衔接支板(13),两个所述伺服液压缸(14)内部液压支杆的顶端与相对应的衔接支板(13)的底部相接触,所述切割箱(1)的内部设有漏斗槽(20),所述漏斗槽(20)的内部固定安装有两个转接支板(9),两个所述转接支板(9)之间转动套接有切割刀盘(10),所述漏斗槽(20)的内部固定安装有驱动电机(8),所述驱动电机(8)的输出端与切割刀盘(10)固定连接,所述切割箱(1)的内部固定安装有输送支架(3),所述输送支架(3)的内部转动套接有若干个输送滚筒(4),若干个所述输送滚筒(4)的外部转动套接有输送皮带(5),所述输送皮带(5)与漏斗槽(20)位于同一竖直面。

2.根据权利要求1所述的一种改性塑料颗粒的切割装置,其特征在于,所述加料箱(15)的内部固定安装有支撑架(16),所述密封球(17)通过支撑架(16)固定在加料箱(15)的内部。

3.根据权利要求1所述的一种改性塑料颗粒的切割装置,其特征在于,两个所述衔接支板(13)的顶部均固定安装有支撑弹簧(21),两个所述支撑弹簧(21)的顶端均与矩形支架(6)的内壁固定连接。

4.根据权利要求1所述的一种改性塑料颗粒的切割装置,其特征在于,所述漏斗槽(20)的内壁固定安装有电机支架(7),所述驱动电机(8)通过电机支架(7)与漏斗槽(20)固定连接。

5.根据权利要求1所述的一种改性塑料颗粒的切割装置,其特征在于,若干个所述输送滚筒(4)均等距离分布在输送支架(3)的内部,每两个相对应的所述输送滚筒(4)之间均转动套接有传动链条(19)。

6.根据权利要求1所述的一种改性塑料颗粒的切割装置,其特征在于,所述切割箱(1)的内部设有四个连接螺丝(22),所述输送支架(3)通过四个连接螺丝(22)与切割箱(1)固定连接。
