专利号: 2022235566293
申请人: 江苏金牛能源设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

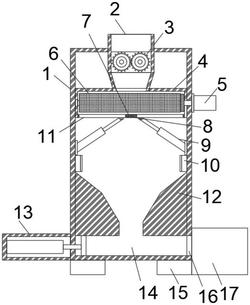

1.一种石料粉碎装置,包括机体(1),其特征在于:所述机体(1)上端面中间开设有入料口(2),所述入料口(2)内侧靠下端转动设置有两个第一粉碎辊(3),所述入料口(2)下端固定连接有粉碎腔(4),所述机体(1)一侧靠上端固定设置有电机(5),所述电机(5)的输出端固定连接有第一齿轮(20),所述第一齿轮(20)啮合连接有第二齿轮(21),所述第一齿轮(20)和第二齿轮(21)内侧通过转动轴均固定套设有第二粉碎辊(6);

所述机体(1)内两侧壁均固定设置有风机(10),两个所述风机(10)下端均设置有引流座(12),所述机体(1)内底部开设有推料槽(14),所述机体(1)一侧壁靠下端固定设置有气缸(13),所述气缸(13)一端部固定连接有推板(22)并伸入推料槽(14)内部。

2.根据权利要求1所述的一种石料粉碎装置,其特征在于:所述粉碎腔(4)下端转动连接有两个挡板(11),两个所述挡板(11)一侧壁分别固定设置有第一磁铁(7)和第二磁铁(8)。

3.根据权利要求2所述的一种石料粉碎装置,其特征在于:两个所述挡板(11)下端均转动连接有电动伸缩杆(9)。

4.根据权利要求1所述的一种石料粉碎装置,其特征在于:所述机体(1)一侧靠下端开设有出料口(16),所述出料口(16)一侧设置有积料槽(17)。

5.根据权利要求1所述的一种石料粉碎装置,其特征在于:所述机体(1)前端面靠上端一侧固定设置有控制面板(19)。

6.根据权利要求1所述的一种石料粉碎装置,其特征在于:所述机体(1)前端面中间固定设置有观察窗(18)。

7.根据权利要求1所述的一种石料粉碎装置,其特征在于:所述机体(1)下端固定设置有支撑座(15)。
