专利号: 2022234731522
申请人: 国建华中建设有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

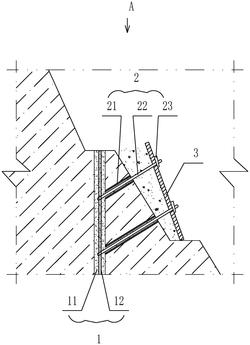

1.一种深基坑边坡锚桩支护结构,其特征在于:包括锚桩组件(1)、锚杆组件(2)和护坡板(3),所述的锚桩组件(1)为若干件,若干件锚桩组件(1)分别置于边坡连体一侧的土层里所设置的若干个从边坡顶部向下延伸的竖向深孔里,所述的锚杆组件(2)为若干件,若干件锚杆组件(2)分别置于边坡土层里所设置的若干个斜孔里,若干个斜孔分设为若干组且每组的多个斜孔自上而下依次布设并与同一个竖向深孔贯通,所述的锚桩组件(1)为在竖向深孔中现场浇筑的钢筋混凝土柱状体,所述的锚杆组件(2)的主体为斜向插入在边坡土层斜孔里的杆状结构,其插入在斜孔里的一端与锚桩组件(1)固接,所述的护坡板(3)斜向置于边坡的外侧且与锚杆组件(2)的另一端固接,护坡板(3)为若干件。

2.根据权利要求1所述的一种深基坑边坡锚桩支护结构,其特征在于:所述的锚杆组件(2)包括套管(21)和锚杆(22),所述的锚杆(22)为两端设有环状杆头(221)的硬质长杆体,所述的杆头(221)为设有长条形通孔的扁环状体,所述的套管(21)为空心长管,锚杆(22)可从套管(21)中穿过。

3.根据权利要求2所述的一种深基坑边坡锚桩支护结构,其特征在于:所述的锚杆组件(2)的套管(21)可嵌入到边坡土层里的斜孔中,每个斜孔中可插置一件套管(21),锚杆组件(2)的锚杆(22)的一端插入到套管(21)中并延伸到锚桩组件(1)内且与锚桩组件(1)固接。

4.根据权利要求3所述的一种深基坑边坡锚桩支护结构,其特征在于:所述的锚桩组件(1)包括混凝土填充物(11)和钢筋束(12),所述的钢筋束(12)由多根钢筋固接,一件钢筋束(12)可同时穿过对应的多件锚杆(22)的同一端杆头(221)上的长条形通孔并置于土层的竖向深孔中,混凝土填充物(11)浇筑在竖向深孔中并将固接有杆头(221)的钢筋束(12)包裹在其中。

5.根据权利要求4所述的一种深基坑边坡锚桩支护结构,其特征在于:所述的锚杆组件(2)还包括栓块(23),所述的栓块(23)为楔形件,栓块(23)可插入到锚杆(22)的另一端杆头(221)的长条形通孔中。

6.根据权利要求5所述的一种深基坑边坡锚桩支护结构,其特征在于:所述的护坡板(3)为平板,其板面上设有若干个通孔,若干件锚杆(22)的杆头(221)可穿过护坡板(3)的若干个通孔并用栓块(23)栓接。

7.根据权利要求6所述的一种深基坑边坡锚桩支护结构,其特征在于:所述的护坡板(3)与深基坑边坡之间的间隙以及锚杆组件(2)的套管(21)与锚杆(22)之间的间隙均可用混凝土浇筑填充。
