专利号: 2022234510089
申请人: 苏州林大新型材料科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

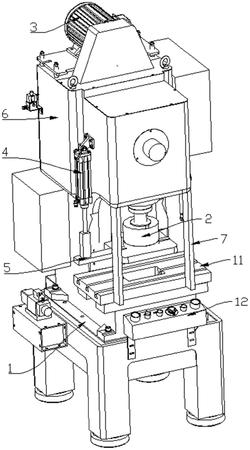

1.一种高精度冲床,其特征在于:包括

机架,所述机架包括一个供工件放置的工作台;

冲压压头,所述冲压压头位于工作台正上方,且能沿机架上下移动;

冲压驱动机构,所述冲压驱动机构包括电机,所述电机通过曲柄连接装置与冲压压头连接,所述电机旋转时,能通过曲柄连接装置驱动所述压头上下移动,所述机架上还设置有至少一个液压缸,所述液压缸的液压杆垂直设置且液压杆的端部通过连接架与冲压压头连接,所述连接架和冲压压头、液压杆可拆卸连接。

2.根据权利要求1所述的高精度冲床,其特征在于:所述连接架包括套接在冲压压头外的固定套,所述固定套与冲压压头通过螺栓固定,所述固定套沿水平方向延伸有连接部,所述连接部上通过螺栓连接立杆,所述立杆与液压杆通过螺栓连接。

3.根据权利要求2所述的高精度冲床,其特征在于:所述连接部上开设有沿水平方向延伸的腰型孔,所述连接部通过穿设在腰型孔内的螺栓与立杆连接。

4.根据权利要求1所述的高精度冲床,其特征在于:所述液压缸设置有两个,且两个所述液压缸设置在冲压压头的两侧,所述液压缸位于冲压压头的上方。

5.根据权利要求1所述的高精度冲床,其特征在于:所述曲柄连接装置设置在一个壳体内,所述壳体和机架连接,所述壳体延伸到工作台正上方,所述冲压压头位于壳体和工作台之间。

6.根据权利要求5所述的高精度冲床,其特征在于:所述工作台的一侧为操作区,所述工作台靠近操作区的一侧设置有安全装置,所述安全装置包括位于工作台和壳体之间的两个立柱,所述立柱一端与工作台固定,另一端与所述壳体抵接,两个所述立柱上设置有多对对射传感器。

7.根据权利要求6所述的高精度冲床,其特征在于:每对所述对射传感器均包括发射端和接收端,所述发射端和接收端分别固定在两个立柱上,所述发射端和接收端的对射光线相对水平面倾斜设置。

8.根据权利要求1所述的高精度冲床,其特征在于:所述机架上还设置有位于工作台一侧的导杆,所述导杆垂直设置,所述冲压压头上固定有套接在导杆上且能沿导杆滑动的滑块。

9.根据权利要求5所述的高精度冲床,其特征在于:所述曲柄连接装置包括曲轴和连杆,所述曲轴位于壳体内且与壳体转动连接,所述的曲轴为偏心轴,所述曲轴偏心部套设有滚套,所述滚套上铰接有连杆,所述连杆的另一端与冲压压头连接。

10.根据权利要求9所述的高精度冲床,其特征在于:所述电机固定在壳体的上端,所述电机通过同步带与所述曲轴传动连接。
