专利号: 2022234501821
申请人: 河南省巨彩光电科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

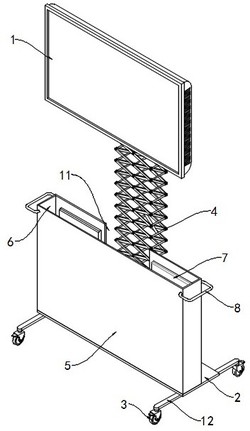

1.一种移动式共享LED显示器,包括LED显示器主体(1)、底板(2)和万向轮(3),万向轮(3)安装于底板(2)下侧,LED显示器主体(1)位于底板(2)上方;其特征在于:所述底板(2)上侧设有防护箱(5),防护箱(5)上侧具有与LED显示器主体(1)对应的开口(6);LED显示器主体(1)与底板(2)之间连接有升降装置(4),升降装置(4)驱动LED显示器主体(1)升降、并使LED显示器主体(1)可下降至防护箱(5)内;

所述升降装置(4)为剪叉式升降机;

所述防护箱(5)内侧壁设有软垫(7);

所述防护箱(5)上端外侧设有推拉手柄(8);

所述升降装置(4)上侧连接有安装座(9),安装座(9)上部设有条形孔(10),安装座(9)与LED显示器主体(1)通过螺栓连接,螺栓穿过条形孔(10);

所述安装座(9)连接于LED显示器主体(1)后侧;升降装置(4)连接于防护箱(5)外的底板(2)上侧;防护箱(5)一侧设有与安装座(9)对应的缺口(11);

所述底板(2)下侧连接有支撑臂(12),支撑臂(12)凸出于底板(2)外侧,支撑臂(12)末端下侧安装所述万向轮(3)。
