专利号: 2022233862502
申请人: 潢川欣然工艺品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

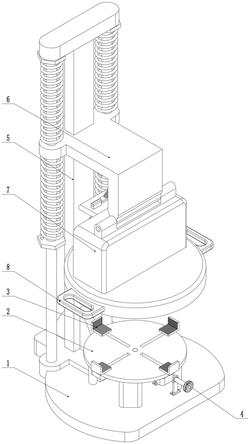

1.一种盘状工艺品毛边处理装置,包括底座(1),其特征在于:所述底座(1)顶部中心固定连接有一个盘状的放置盘(2),所述放置盘(2)顶端设置有四个可同时径向相对移动的夹持块(3),所述底座(1)顶部前侧设置有一个用于控制所述夹持块(3)移动的操作轮(4);所述底座(1)顶部后侧设置有一个立座(5),所述立座(5)上设置有一个可上下移动且初始位置可调的上下座(6),所述上下座(6)底部设置有一个可前后摆动的处理座(7),所述处理座(7)底部设置有一个可转动的转臂(18),所述转臂(18)上设置有两个可沿着转臂(18)长度方向调节位置的调节套(19),所述调节套(19)底部分别设置有一个可拆卸的处理块(22)和处理刷(21)。

2.如权利要求1所述的盘状工艺品毛边处理装置,其特征在于:所述放置盘(2)开有四个均匀分布的限位槽(9),所述夹持块(3)滑动连接于所述限位槽(9)内;所述夹持块(3)底部贯穿所述放置盘(2)并固定连接有限位块(10),所述限位块(10)均滑动连接于所述放置盘(2)底部;

所述限位块(10)分别固定连接有一个联动齿条(11),所述放置盘(2)底端中心转动连接有一个联动齿轮轴(12),所述联动齿条(11)均和所述联动齿轮轴(12)啮合连接。

3.如权利要求2所述的盘状工艺品毛边处理装置,其特征在于:所述联动齿轮轴(12)同轴固定连接有一个蜗轮(13),所述蜗轮(13)啮合连接有一个蜗杆(14),所述蜗杆(14)和所述底座(1)转动连接,所述蜗杆(14)和所述操作轮(4)同轴固定连接。

4.如权利要求1所述的盘状工艺品毛边处理装置,其特征在于:所述夹持块(3)的纵截面为L形,所述夹持块(3)的表面设置有防滑纹路。

5.如权利要求1所述的盘状工艺品毛边处理装置,其特征在于:所述上下座(6)和所述立座(5)滑动连接;所述立座(5)固定连接有左右两个立杆(15),所述立杆(15)均和所述上下座(6)滑动连接;所述上下座(6)上下侧的立杆(15)外周均套装有复位弹簧(17);两个所述立杆(15)外周均螺纹连接有上下两个调节螺母(16);上侧的所述调节螺母(16)位于上侧的复位弹簧(17)的上侧,下侧的所述调节螺母(16)位于下侧的复位弹簧(17)的下侧。

6.如权利要求1所述的盘状工艺品毛边处理装置,其特征在于:所述上下座(6)和所述处理座(7)铰接;所述处理座(7)后侧铰接有一个还原块(24),所述还原块(24)固定连接有两个还原导杆(25);所述上下座(6)上侧铰接有一个还原框(28),所述还原导杆(25)均和所述还原框(28)滑动连接;所述还原导杆(25)上端固定连接有还原挡片(26);所述还原导杆(25)的上下侧均套装有还原弹簧(27)。

7.如权利要求1所述的盘状工艺品毛边处理装置,其特征在于:所述处理座(7)固定连接有电机(23),所述电机(23)的转轴通过锥齿轮组连接有主轴(29);所述主轴(29)和所述处理座(7)转动连接;所述主轴(29)底端固定连接于所述转臂(18)中部位置;

所述调节套(19)滑动连接于所述转臂(18)外周,所述调节套(19)螺纹连接有一个用于固定所述调节套(19)和转臂(18)的锁止螺钉(30);所述调节套(19)底端固定连接有插套(20),所述处理刷(21)和处理块(22)顶端分别固定连接有一个棱柱轴,所述棱柱轴和所述插套(20)滑动连接;所述插套(20)侧端螺纹连接有一个用于固定所述棱柱轴和插套(20)的固定螺钉(31)。

8.如权利要求1所述的盘状工艺品毛边处理装置,其特征在于:所述处理座(7)左右侧分别固定连接有一个扶手(8)。
