专利号: 2022233782207
申请人: 韩合青
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

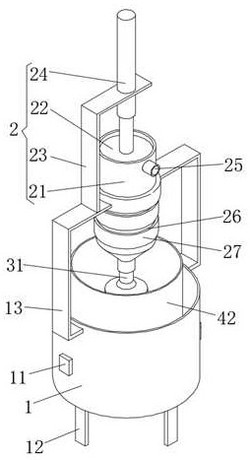

1.一种液压油加工用过滤器,其特征在于:包括油筒(1)和加压组件(2);

油筒(1):底面均匀设有支腿(12),所述油筒(1)的侧面顶部设有侧架(13),所述油筒(1)内设有离心组件(4);

加压组件(2):包括载筒(21)、活塞(22)、支架(23)、电推杆(24)和进油管(25),所述载筒(21)设于侧架(13)的顶部,且载筒(21)与油筒(1)的中轴线重合,所述活塞(22)滑动配合于载筒(21)内,所述支架(23)设于侧架(13)的顶面,所述电推杆(24)设于支架(23)的顶部,且电推杆(24)的伸缩端与活塞(22)的中部固定连接,所述进油管(25)设于载筒(21)的侧面顶部,所述载筒(21)的底部设有过滤组件(3);

其中:还包括控制开关组(11),所述控制开关组(11)设于油筒(1)的侧面,所述控制开关组(11)的输入端与外部电源的输出端电连接,所述电推杆(24)的输入端与控制开关组(11)的输出端电连接。

2.根据权利要求1所述的一种液压油加工用过滤器,其特征在于:所述加压组件(2)还包括环形槽(26)和磁铁(27),所述环形槽(26)开设于载筒(21)的侧面底部,所述磁铁(27)嵌于环形槽(26)内。

3.根据权利要求1所述的一种液压油加工用过滤器,其特征在于:所述过滤组件(3)包括排料斗(31)、内筒(33)和第一滤孔(34),所述排料斗(31)设于载筒(21)的底端,所述内筒(33)设于排料斗(31)的底端,所述第一滤孔(34)均匀设于内筒(33)的圆周侧面。

4.根据权利要求3所述的一种液压油加工用过滤器,其特征在于:所述过滤组件(3)还包括外筒(32)和第二滤孔(35),所述外筒(32)设于排料斗(31)的底部,且外筒(32)将内筒(33)包含在内,所述外筒(32)的内部底面与内筒(33)的底面固定连接,所述第二滤孔(35)均匀开设于外筒(32)内部底面上位于内筒(33)和外筒(32)之间的位置。

5.根据权利要求1所述的一种液压油加工用过滤器,其特征在于:所述离心组件(4)包括转轴(41)、转筒(42)、侧槽(43)、滤膜(44)和电机(45),所述转轴(41)转动连接在油筒(1)的底面中部,所述转筒(42)设于转轴(41)的顶端,所述侧槽(43)均匀开设于转筒(42)的侧面底部,所述滤膜(44)设于侧槽(43)内,所述电机(45)设于油筒(1)的底面,且电机(45)的输出轴与转轴(41)的底端固定连接,所述电机(45)的输入端与控制开关组(11)的输出端电连接。

6.根据权利要求1所述的一种液压油加工用过滤器,其特征在于:还包括排油管(5)和阀门(51),所述排油管(5)设于油筒(1)的侧面底部,所述阀门(51)设于排油管(5)上。
