专利号: 202223372294X
申请人: 弋阳县润杰科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

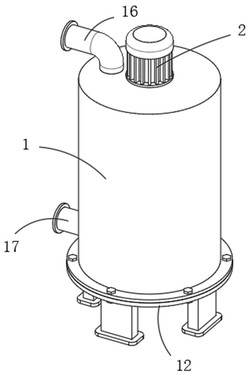

1.一种润滑油生产用立式反应釜,包括罐体(1),其特征在于:所述罐体(1)的顶部同轴安装有驱动电机(2),驱动电机(2)的底部同轴安装有转动杆(3),转动杆(3)贯穿至罐体(1)的内部;

所述转动杆(3)的上下两端分别安装有至少三组等间距排列的第一连接杆(4)和第二连接杆(5),第一连接杆(4)和第二连接杆(5)均沿转动杆(3)的径长方向设置,所述第一连接杆(4)和第二连接杆(5)的另一端分别安装有第一连接块(6)和第二连接块(7),第一连接块(6)和第二连接块(7)相互对应,所述第一连接块(6)和第二连接块(7)之间的两侧沿罐体(1)的长度方向设有条形板(10),条形板(10)倾斜设置,且条形板(10)的两侧为相切与罐体(1)内壁的弧面,所述条形板(10)的上下两端均安装有连接板(9),连接板(9)平行于第一连接块(6)和第二连接块(7)的端面,且连接板(9)通过转轴与第一连接块(6)和第二连接块(7)对应转动连接,所述第一连接块(6)的顶部安装有电机箱(8),电机箱(8)的内部设有电机,电机与位于第一连接块(6)上转轴同轴连接。

2.根据权利要求1所述的一种润滑油生产用立式反应釜,其特征在于:每个所述第一连接块(6)的下方均设有多个等距排列的搅拌叶片(11),搅拌叶片(11)为曲面的弯曲直板,且搅拌叶片(11)的两端与两侧的条形板(10)固定连接。

3.根据权利要求1所述的一种润滑油生产用立式反应釜,其特征在于:所述转动杆(3)的底部安装有多个等间距排列的限位块(15),所述罐体(1)的底部通过法兰盘安装有底盖(12),底盖(12)的顶部通过转动轴承同轴安装有套筒(13),套筒(13)的内壁上设有多个等间距排列的限位槽(14),限位槽(14)与限位块(15)一一对应。

4.根据权利要求1所述的一种润滑油生产用立式反应釜,其特征在于:所述罐体(1)的顶部安装有进料管(16),且罐体(1)的底部侧面安装有出料管(17)。

5.根据权利要求1所述的一种润滑油生产用立式反应釜,其特征在于:所述罐体(1)的顶部侧面安装有可视窗,可视窗的内壁与罐体(1)内壁同轴贴合。
