专利号: 202223367553X
申请人: 江苏坤洋翰光能源技术集团有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

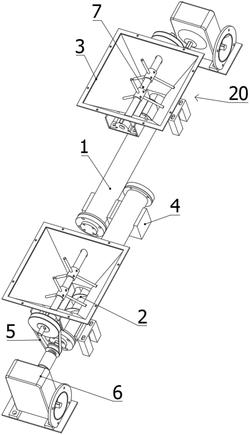

1.一种双向绞龙出料结构,包括出料单元(20),单个所述出料单元(20)包括壳体(1),所述壳体(1)内转动设有绞龙轴(2),所述壳体(1)的一端设有接料口(3),所述壳体(1)的另一端设有出料口(4),所述壳体(1)靠近接料口(3)的一端设有减速机(6),所述减速机(6)与绞龙轴(2)的一端传动连接,还包括与所述减速机(6)传动连接的驱动部件;

其特征在于,所述出料单元(20)设置有两个,两个所述出料单元(20)的接料口(3)分别设置于固渣集热器的两侧,两个所述出料单元(20)的出料口(4)于固渣集热器的中部可进行合并或分离,两个所述出料单元(20)的绞龙轴(2)的运输方向相反。

2.根据权利要求1所述的双向绞龙出料结构,其特征在于,所述接料口(3)内均转动设有第一搅拌轴(7);

单个所述出料单元(20)内的第一搅拌轴(7)和绞龙轴(2)通过皮带传动进行联动。

3.根据权利要求1所述的双向绞龙出料结构,其特征在于,所述出料口(4)沿着壳体(1)延伸方向的两侧均设有开放接口(8),其中一个所述开放接口(8)设有折弯部(9),所述折弯部(9)用于与相邻的折弯部(9)之间进行密封贴合,另一个所述开放接口(8)设有封板。

4.根据权利要求3所述的双向绞龙出料结构,其特征在于,还包括螺丝(10),所述折弯部(9)均设有螺孔(11),所述螺丝(10)嵌设与螺孔(11)内以固定相邻的两个折弯部(9)。

5.根据权利要求4所述的双向绞龙出料结构,其特征在于,所述出料口(4)的另两侧之间转动设有第二搅拌轴(12),所述第二搅拌轴(12)的同一端均通过齿轮(13)和链条(14)啮合的方式进行同步传动。

6.根据权利要求5所述的双向绞龙出料结构,其特征在于,所述链条(14)是可拆卸链条(14)。
