专利号: 2022233503158
申请人: 泉州恩速包装用品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

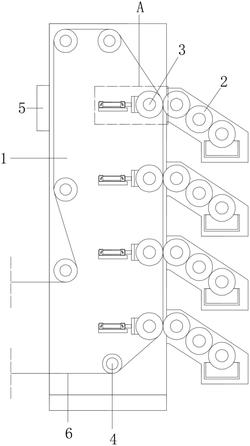

1.一种包装袋用多工位印刷机,其特征在于:包括,基座(1);

基座(1)右端固装有上墨组件(2);

基座(1)内侧固设有压紧组件(3)且其设于上墨组件(2)左方;

基座(1)内侧设有导向辊(4)且其前后两端通过轴承转动连接;

基座(1)左端固设有烘干机构(5);

所述上墨组件(2)、压紧组件(3)和导向辊(4)外侧贴合设有袋卷带(6);

压紧组件(3)包括支撑板(31),支撑板(31)外侧固装有伸缩驱动机构(32),伸缩驱动机构(32)右端输出轴固接有U型板(33),U型板(33)内侧设有压辊(34)且其前后两端的辊轴端通过轴承与U型板(33)转动连接,U型板(33)前后两端对称设有万向滚珠且其外侧于珠槽内侧贴合活动,所述珠槽设于基座(1)内侧,支撑板(31)固装于基座(1)内侧,压辊(34)外侧与袋卷带(6)贴合转动。

2.根据权利要求1所述的一种包装袋用多工位印刷机,其特征在于:所述上墨组件(2)设有多组且其由上至下均匀分布于基座(1)右端。

3.根据权利要求1所述的一种包装袋用多工位印刷机,其特征在于:所述导向辊(4)设有多组。

4.根据权利要求1所述的一种包装袋用多工位印刷机,其特征在于:所述珠槽内侧设有橡胶层。
