专利号: 2022233287835
申请人: 湖南鲜湘缘农产品集团有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

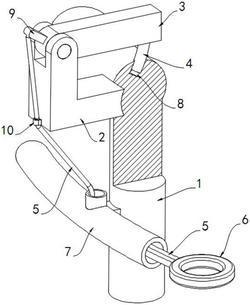

1.农产品打包袋支撑架,包括立架(1)和用于固定打包袋的固定组件,其特征在于:所述固定组件包括安装座(2)、旋转卡块(3)和固定钉(4),所述立架(1)顶部的边缘固定安装有安装座(2),安装座(2)在立架(1)顶部边缘等间距设置有多个,所述安装座(2)上转动设置有旋转卡块(3),旋转卡块(3)靠近立架(1)的一端下表面设置有固定钉(4),所述旋转卡块(3)靠近安装座(2)一端的上表面固定连接有牵引绳(5),所述牵引绳(5)远离旋转卡块(3)的一端固定连接有拉环(6)。

2.根据权利要求1所述的农产品打包袋支撑架,其特征在于:所述立架(1)的边缘固定安装有弧形圆管(7),所述牵引绳(5)从弧形圆管(7)内部穿过后与旋转卡块(3)固定连接。

3.根据权利要求1所述的农产品打包袋支撑架,其特征在于:所述立架(1)的顶部开设有圆孔(8),所述固定钉(4)与圆孔(8)插接配合。

4.根据权利要求3所述的农产品打包袋支撑架,其特征在于:所述固定钉(4)为弧形,所述立架(1)顶部开设的圆孔(8)也为圆弧形,所述固定钉(4)的圆弧和圆孔(8)的圆弧以及旋转卡块(3)的转轴同圆心。

5.根据权利要求1所述的农产品打包袋支撑架,其特征在于:所述旋转卡块(3)远离固定钉(4)的一端上侧固定安装有凸块(9),所述牵引绳(5)远离拉环(6)的一端与凸块(9)下表面固定连接。

6.根据权利要求1所述的农产品打包袋支撑架,其特征在于:所述安装座(2)远离立架(1)的一面固定安装有限位环(10),所述牵引绳(5)从限位环(10)中穿过。
