专利号: 2022233054290
申请人: 陈平
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

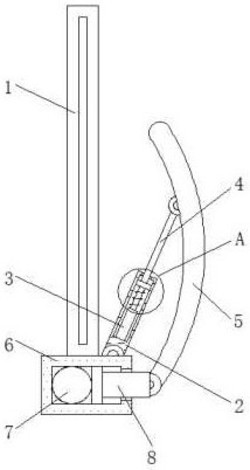

1.一种耐腐蚀的公路用隔音板,包括隔音板本体(1),其特征在于:所述隔音板本体(1)顶部的右侧活动连接有支柱(2),所述支柱(2)内腔的底部固定连接有阻尼器(3),所述阻尼器(3)的顶部固定连接有支撑杆(4),所述支撑杆(4)的顶部贯穿支柱(2)并活动连接有挡板(5),所述隔音板本体(1)包括基层(101),所述基层(101)的底部固定连接有第一隔音层(102),所述第一隔音层(102)的底部固定连接有第二隔音层(103),所述第二隔音层(103)的底部固定连接有隔热层(104),所述基层(101)的顶部固定连接有第一耐腐蚀层(105),所述第一耐腐蚀层(105)的表面固定连接有第二耐腐蚀层(106)。

2.根据权利要求1所述的一种耐腐蚀的公路用隔音板,其特征在于:所述基层(101)采用镀锌板材质,所述第一隔音层(102)采用泡沫铝材质。

3.根据权利要求1所述的一种耐腐蚀的公路用隔音板,其特征在于:所述第二隔音层(103)采用硬质聚氨酯泡沫塑料材质,所述隔热层(104)采用玻璃棉材质。

4.根据权利要求1所述的一种耐腐蚀的公路用隔音板,其特征在于:所述第一耐腐蚀层(105)采用环氧富锌底漆材质,所述第二耐腐蚀层(106)采用聚氨酯漆材质。

5.根据权利要求1所述的一种耐腐蚀的公路用隔音板,其特征在于:所述隔音板本体(1)的底部固定连接有底座(6),所述底座(6)的内腔设置有弹性圈(7),所述弹性圈(7)的右侧设置有推杆(8),所述推杆(8)的右侧贯穿底座(6)并与挡板(5)活动连接。

6.根据权利要求1所述的一种耐腐蚀的公路用隔音板,其特征在于:所述阻尼器(3)的表面套设有弹簧(9),所述支柱(2)的顶部开设有开口。
