专利号: 2022232987445
申请人: 郑州鼎昊机电设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

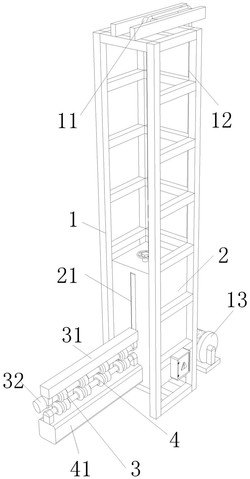

1.一种金属水箱圆筒架空压筋装置,其特征在于,包括一侧开设有滑道的调高支架,调高支架的滑道内滑动设有机箱,机箱顶部通过绕过调高支架顶部预设滑轮的缆绳与地面设置的卷扬机传动连接;

所述机箱上远离调高支架的一侧开设有竖直向缺口,安装有上压辊的上架板端部从缺口穿入机箱内部并与竖直向设置的丝杆螺配,丝杆底端与机箱内的驱动电机输出端传动连接,缺口下方的机箱上固设有安装下压辊的下架板。

2.如权利要求1所述的金属水箱圆筒架空压筋装置,其特征在于,所述上架板上还设有输出端与上压辊辊轴连接的压辊电机。

3.如权利要求1所述的金属水箱圆筒架空压筋装置,其特征在于,所述机箱内设有用于封堵竖直向缺口的防护带,防护带呈闭环状且由上、下转动设置在机箱内的张紧辊张紧。

4.如权利要求3所述的金属水箱圆筒架空压筋装置,其特征在于,所述防护带贴合缺口的一侧开设有供上架板贯穿的通孔,远离缺口的一侧带体穿过上架板上预设的贯穿孔。

5.如权利要求3所述的金属水箱圆筒架空压筋装置,其特征在于,所述防护带的宽度两侧带体还设有齿带,张紧辊两端设有与对应齿带啮合的防偏齿。

6.如权利要求3所述的金属水箱圆筒架空压筋装置,其特征在于,所述机箱内于对应防护带上、下张紧端外侧设有除杂刮板,所述除杂刮板贴靠防护带带体设置。
