专利号: 202223271313X
申请人: 洛阳九发实业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种破碎原料搅拌机,其特征在于,包括:

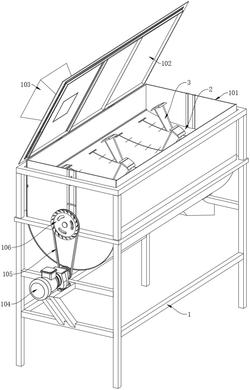

搅拌机(1),所述搅拌机(1)顶部安装有搅拌桶(101),所述搅拌桶(101)内部转动安装有搅拌破碎桨(3);

破碎板(2),所述破碎板(2)卡接在搅拌桶(101)内部,且所述破碎板(2)表面开设有用于与搅拌破碎桨(3)间隙配合的冲击孔(202)与切割槽(204),所述切割槽(204)侧面开设有多个弹板槽(203)。

2.根据权利要求1所述的一种破碎原料搅拌机,其特征在于:所述搅拌机(1)一侧设有驱动电机(104),所述驱动电机(104)输出轴传动设有皮带(105),并通过所述皮带(105)传动连接有驱动轮(106),所述驱动轮(106)固定安装在搅拌破碎桨(3)一端。

3.根据权利要求1所述的一种破碎原料搅拌机,其特征在于:所述搅拌桶(101)顶部铰接有顶盖(102),所述顶盖(102)顶侧设有进料口(103),所述搅拌桶(101)底部设有出料口(107)。

4.根据权利要求1所述的一种破碎原料搅拌机,其特征在于:所述搅拌破碎桨(3)两端贯穿至搅拌桶(101)两端的外侧,并通过端部设置的轴座(108)固定安装在搅拌机(1)上,所述搅拌桶(101)两端的侧面滑动插接有夹插座二(110)与夹插座一(109),所述夹插座一(109)与夹插座二(110)两侧均开设有用于卡接在搅拌桶(101)上的卡槽(112);

位于所述破碎板(2)两端的中部设有凸出的定位端(201),所述定位端(201)卡接在夹插座一(109)与夹插座二(110)之间。

5.根据权利要求1所述的一种破碎原料搅拌机,其特征在于:所述搅拌桶(101)内部的两侧设有用于卡接破碎板(2)两侧边的卡条(111)。

6.根据权利要求4所述的一种破碎原料搅拌机,其特征在于:所述破碎板(2)中部贯穿设有加强版(205),所述定位端(201)位于加强版(205)两端,所述定位端(201)两侧开设有定位槽(206),所述定位槽(206)用于定位端(201)卡接在搅拌桶(101)两端。

7.根据权利要求1所述的一种破碎原料搅拌机,其特征在于:所述搅拌破碎桨(3)包括转轴(301)、旋转定位套(302)、片状切割桨(303)及破碎桨片(304),多个所述旋转定位套(302)套设在转轴(301)表面,所述片状切割桨(303)均匀设置的旋转定位套(302)外侧,所述破碎桨片(304)固定安装在片状切割桨(303)端部,且多个所述片状切割桨(303)长度相同。

8.根据权利要求7所述的一种破碎原料搅拌机,其特征在于:所述片状切割桨(303)两侧呈刀片状,所述破碎桨片(304)两侧也呈刀片状设置,多个所述片状切割桨(303)绕转轴(301)旋转并与切割槽(204)相切,所述切割槽(204)与片状切割桨(303)外侧间隙配合;

多个所述破碎桨片(304)绕转轴(301)旋转并插接在冲击孔(202)内部,所述破碎桨片(304)外侧与冲击孔(202)内侧间隙配合。
