专利号: 202223265304X
申请人: 沧州耕牛园林机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

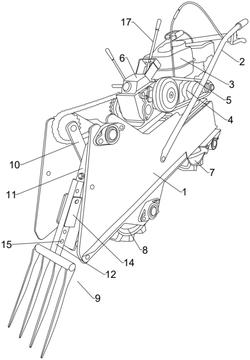

1.一种双驱动翻地机,其特征在于:包括机体(1),所述机体(1)后部两侧设有扶手(2),所述机体(1)后部设有油箱(3),所述油箱(3)下部设有发动机(4),所述发动机(4)的动力输出端通过皮带(5)连接调速器(6),所述调速器(6)通过第一链条连接驱动机体(1)后部的后轮(7),所述机体(1)前部的前轮(8)与后轮(7)之间通过第二链条传动连接;所述机体(1)前端设有与机体(1)前部侧壁铰接的翻地犁(9),所述翻地犁(9)的上端通过第三链条与调速器(6)连接,所述翻地犁(9)的两侧通过驱动轴与机体(1)侧壁转动连接,所述第三链条带动翻地犁(9)下叉与上挑翻地。

2.根据权利要求1所述的一种双驱动翻地机,其特征在于:所述翻地犁(9)包括转动臂(10)、主梁(11)、犁头(12)以及摇臂(13),所述转动臂(10)与机体(1)侧壁连接并与调速器(6)通过第三链条连接,在第三链条的带动下旋转;所述主梁(11)上端与转动臂(10)的另一端铰接,并在转动臂(10)的带动下下移与上升,所述摇臂(13)一端与机体(1)两侧铰接、另一端与主梁(11)下端连接,限制主梁(11)的前后移动幅度;所述犁头(12)与主梁(11)可拆卸连接。

3.根据权利要求2所述的一种双驱动翻地机,其特征在于:所述主梁(11)前侧设有固定架(14),所述犁头(12)两侧设有一列限位孔(15),所述犁头(12)扣入固定架(14)并通过螺栓固定。

4.根据权利要求3所述的一种双驱动翻地机,其特征在于:所述机体(1)后部设有支撑腿(16)。

5.根据权利要求4所述的一种双驱动翻地机,其特征在于:所述调速器(6)上设有调速档杆(17)。
