专利号: 2022232601416
申请人: 江苏英希权科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

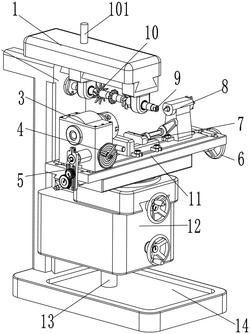

1.一种快速冷区的铝型材加工设备,包括底部支撑座(14),其特征在于:所述底部支撑座(14)内侧设有支撑立杆(13),且支撑立杆(13)顶部设有升降调节机构(12),所述升降调节机构(12)顶部安装有横向移动调节座(11),且横向移动调节座(11)顶部安装有夹持虎口钳(7),所述夹持虎口钳(7)一侧设有顶尖尾座(8),且夹持虎口钳(7)另一侧安装有工件夹持盘(3),所述工件夹持盘(3)一侧安装有夹持松紧调节手轮(4),且工件夹持盘(3)另一侧安装有移动驱动传动组(5),所述底部支撑座(14)一侧设有支撑立柱(2),且支撑立柱(2)顶部设有刀具加工旋转动力输入座(1),所述刀具加工旋转动力输入座(1)底部通过安装轴座(901)安装有旋转主轴(9),且旋转主轴(9)内侧通过刀具安装槽(902)设有多样切割刀具(10),所述横向移动调节座(11)一侧安装有第一调节手轮(6)。

2.根据权利要求1所述的一种快速冷区的铝型材加工设备,其特征在于,所述刀具加工旋转动力输入座(1)顶部设有手动辅助拉动杆(101)。

3.根据权利要求1所述的一种快速冷区的铝型材加工设备,其特征在于,所述第一调节手轮(6)一侧安装有横向转动调节杆(601),且横向转动调节杆(601)另一侧与移动驱动传动组(5)配合安装。

4.根据权利要求1所述的一种快速冷区的铝型材加工设备,其特征在于,所述夹持虎口钳(7)内侧设有夹具安装座(703),所述夹具安装座(703)一侧安装有固定架块(702)及活动架块(701)。

5.根据权利要求1所述的一种快速冷区的铝型材加工设备,其特征在于,所述顶尖尾座(8)通过尾座安装螺母(801)安装于横向移动调节座(11)一侧。

6.根据权利要求1所述的一种快速冷区的铝型材加工设备,其特征在于,所述刀具安装槽(902)内侧依次安装有深口切割刀(1001)、平口铣刀(1002)和弧面铣刀(1003)。

7.根据权利要求1所述的一种快速冷区的铝型材加工设备,其特征在于,所述升降调节机构(12)内侧设有升降啮合组件(1201),所述升降啮合组件(1201)一侧通过底部调节轴(1203)安装有第三调节手轮(1204)。

8.根据权利要求7所述的一种快速冷区的铝型材加工设备,其特征在于,所述升降啮合组件(1201)顶端连接有啮合调节滑座(1205)和第二调节手轮(1202)。
