专利号: 2022232405355
申请人: 泰姆勒汽车部件(苏州)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-09-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

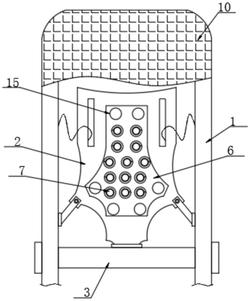

1.一种具有柔性贴合的汽车座椅背板,其特征在于,包括背板框架(1),所述背板框架(1)的内部设置有支撑板(2),且所述背板框架(1)的底部固定安装有横向杆(3),所述支撑板(2)的底部固定连接横向杆(3)的底端,所述支撑板(2)的侧面固定背板框架(1)的侧面,所述支撑板(2)的表面转动连接有螺纹杆(4),所述螺纹杆(4)的表面螺纹连接有移动套筒(5),所述移动套筒(5)的一端固定连接有调节板(6),所述调节板(6)的侧面固定连接若干个弹簧(7),若干个所述弹簧(7)的另一端固定连接连接板(8),所述连接板(8)的侧面固定安装有记忆海绵(9),所述记忆海绵(9)的侧面包裹有汽车皮革(10)。

2.根据权利要求1所述的一种具有柔性贴合的汽车座椅背板,其特征在于,所述支撑板(2)的侧面固定安装有导向盒(11),所述导向盒(11)的内部转动连接有驱动轴(12),所述驱动轴(12)的一端固定连接螺纹杆(4)的一端,所述驱动轴(12)的表面固定连接有蜗轮(13),所述蜗轮(13)的表面一侧啮合连接有蜗杆(14)。

3.根据权利要求1所述的一种具有柔性贴合的汽车座椅背板,其特征在于,所述调节板(6)的侧面固定安装有四个第一定位套筒(15),四个所述第一定位套筒(15)的内部均滑动插接有第一定位杆(16),所述第一定位杆(16)的一端固定连接支撑板(2)的侧面。

4.根据权利要求1所述的一种具有柔性贴合的汽车座椅背板,其特征在于,所述连接板(8)的侧面固定安装有四个第二定位套筒(17),四个所述第二定位套筒(17)的内部滑动插接有第二定位杆(18),所述第二定位杆(18)的一端固定连接调节板(6)的侧面。

5.根据权利要求1所述的一种具有柔性贴合的汽车座椅背板,其特征在于,所述第一定位杆(16)的尺寸与第一定位套筒(15)内部的尺寸相匹配。

6.根据权利要求1所述的一种具有柔性贴合的汽车座椅背板,其特征在于,所述第二定位杆(18)的尺寸与第二定位套筒(17)内部的尺寸相匹配。

7.根据权利要求1所述的一种具有柔性贴合的汽车座椅背板,其特征在于,若干个所述弹簧(7)位于调节板(6)的表面呈等间距分布。
