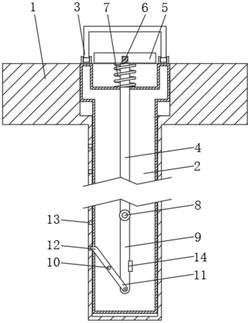

1.一种拉杆箱伸缩把手结构，包括外壳(1)、活动杆(2)和把手(3)，其特征在于：所述外壳(1)的内部设有活动杆(2)，所述活动杆(2)的顶部设有把手(3)，所述活动杆(2)的内部自上而下插设有拉杆(4)，所述拉杆(4)的顶端设有端盖(5)，所述端盖(5)的底端设有与活动杆(2)匹配的限位机构；

所述限位机构包括转动杆(9)、联动杆(11)和顶块(12)，所述拉杆(4)的底端通过转轴(8)铰接有转动杆(9)，所述转动杆(9)的底端铰接有联动杆(11)，所述联动杆(11)的顶端设有顶块(12)所述外壳(1)的一侧等距设有多个凹槽(13)。

2.根据权利要求1所述的一种拉杆箱伸缩把手结构，其特征在于：所述联动杆(11)的中间处通过销轴(10)与活动杆(2)的内壁铰接，所述活动杆(2)底部的一侧设有与顶块(12)匹配的通孔，所述顶块(12)的一端贯穿出通孔并延伸至凹槽(13)的内部，所述活动杆(2)的底部设有限位块(14)。

3.根据权利要求1所述的一种拉杆箱伸缩把手结构，其特征在于：所述拉杆(4)的顶端设有螺纹柱(6)，所述端盖(5)的中间处设有螺纹槽，所述端盖(5)通过螺纹槽与螺纹柱(6)可拆卸连接。

4.根据权利要求1所述的一种拉杆箱伸缩把手结构，其特征在于：所述活动杆(2)的顶端设有与端盖(5)匹配的容纳槽，所述端盖(5)与容纳槽均设为矩形机构，所述拉杆(4)的顶端套设有弹簧(7)。

5.根据权利要求1所述的一种拉杆箱伸缩把手结构，其特征在于：所述活动杆(2)的顶端对称设有连接座，所述把手(3)的两端分别与两个连接座铰接，所述活动杆(2)的顶端还设有与把手(3)匹配的卡位机构。

6.根据权利要求5所述的一种拉杆箱伸缩把手结构，其特征在于：所述卡位机构包括夹爪(15)、拨块(16)、扭簧(17)和铰接座(18)，所述活动杆(2)顶端的一侧设有铰接座(18)，所述铰接座(18)的内侧铰接有夹爪(15)，所述夹爪(15)的外侧设有拨块(16)，所述夹爪(15)与铰接座(18)之间设有扭簧(17)。
