专利号: 2022231722998
申请人: 通许县汴通环保科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

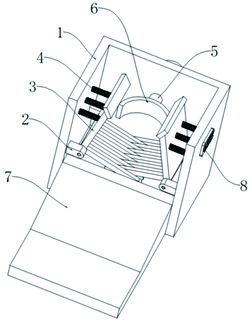

1.一种生物填料的封袋机构,包括箱体(1),其特征在于:所述箱体(1)的上表面和其中一个侧表面均为开放设置,与开放设置的侧表面对应的另一侧表面设置有出料机构,位于开放设置的侧表面两侧的两个侧板内侧表面均固定设置有铰接座(2),铰接座(2)上铰接设置有封袋机构(3),所述箱体(1)的上表面设置有用于限制生物填料袋落下轨迹的限位机构,所述箱体(1)的外侧表面设置有控制面板(8),控制面板(8)与外置电源电连接。

2.根据权利要求1所述的一种生物填料的封袋机构,其特征在于:所述出料机构包括安装在箱体(1)侧板上的电动推杆(5),电动推杆(5)与控制面板(8)电连接,电动推杆(5)的固定端设置在箱体(1)侧板的外侧表面,电动推杆(5)的活动端穿入箱体(1)内并与半圆环状的推料板(6)固定连接,所述箱体(1)与开放设置的侧表面对应位置设置有下料滑道(7)。

3.根据权利要求1所述的一种生物填料的封袋机构,其特征在于:所述封袋机构(3)包括与铰接座(2)铰接的上侧板(31)和下侧板(32),所述上侧板(31)和下侧板(32)的连接处与铰接座(2)通过销轴连接,上侧板(31)与下侧板(32)相互垂直,且所述上侧板(31)的顶端侧表面安装有热封机组件(33),两组封袋机构(3)对称设置在箱体(1)内部,填装好生物填料的包装袋落入到下侧板(32)时使上侧板(31)向中间移动,两个热封机组件(33)即紧贴并对袋口处热封。

4.根据权利要求3所述的一种生物填料的封袋机构,其特征在于:所述下侧板(32)包括若干个均匀分布在上侧板(31)底端的固定杆,两个封袋机构(3)上的固定杆相互交叉设置。

5.根据权利要求3所述的一种生物填料的封袋机构,其特征在于:所述上侧板(31)的侧表面与箱体(1)的内侧表面之间均匀设置有复位弹簧(4)。

6.根据权利要求1所述的一种生物填料的封袋机构,其特征在于:所述限位机构包括固定地对称设置在箱体(1)上表面的两组连接杆(9),两组连接杆(9)之间固定设置有限位框(10),限位框(10)设置在封袋机构(3)的正上方。
