专利号: 2022231667327
申请人: 蒙城县鑫瑞新能源科技股份有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

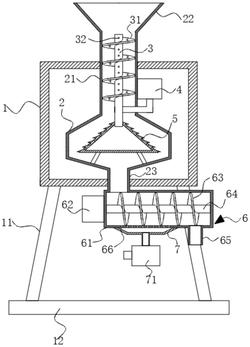

1.一种生物质颗粒的打包装置,其特征在于:包括保温箱、烘干箱、出料绞龙和锥筒,所述烘干箱固定安装在保温箱内,所述烘干箱的顶部固定安装有进料管,烘干箱底部固定安装有出料管,所述锥筒固定安装在烘干箱内,锥筒的顶部固定安装有中空管,所述中空管向上延伸至进料管内,中空管上位于进料管的一段固定安装有中空螺旋板,中空螺旋板与中空管连通,中空管的侧壁以及中空螺旋板上均开设有第一出气孔;

所述锥筒的周侧开设有若干第二出气孔,所述中空管与热风机的出口端连接,所述锥筒的周侧自上而下固定安装有多个圆台部,多个圆台部的半径自上而下逐渐增加以形成台阶结构,所述出料管与出料绞龙连接。

2.根据权利要求1所述的生物质颗粒的打包装置,其特征在于:所述进料管的顶部固定安装有进料斗。

3.根据权利要求1所述的生物质颗粒的打包装置,其特征在于:所述第二出气孔开设于相邻两个圆台部之间。

4.根据权利要求1所述的生物质颗粒的打包装置,其特征在于:所述出料绞龙包括筒体、电机、螺旋板和转轴,所述筒体的一侧开设有进料口,进料口与所述出料管连接,另一侧安装有排料管,转轴同轴转动穿设在筒体内,转轴的一端与电机传动连接,螺旋板固定安装在转轴的周侧。

5.根据权利要求4所述的生物质颗粒的打包装置,其特征在于:所述筒体的底部固定安装有吸尘罩,筒体周侧位于吸尘罩的罩设部分开设有若干吸尘口,吸尘罩与负压风机连接。
