专利号: 2022231565037
申请人: 李孔深
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

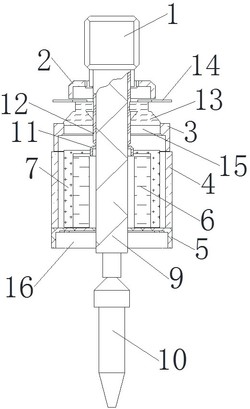

1.一种高精度数控主轴,包括安装座(1)和轴体(9),其特征在于:

所述轴体(9)外部从上到下依次套入设置有套管(12)、套环(11)和套筒(4),所述轴体(9)安装在安装座(1)下端,所述套管(12)上端与安装座(1)下端固定连接,所述套环(11)与轴体(9)固定连接,所述轴体(9)外壁与套管(12)内壁转动连接;

所述套环(11)外部固定有多片刮条(7),所述刮条(7)靠近轴体(9)的一端均安装有刮片(6),所述刮片(6)内端与轴体(9)外表面之间保持二厘米以上的间隙,所述套环(11)、刮片(6)和刮条(7)位于套筒(4)内侧;

所述套管(12)外侧套入设置有顶挡盘(3),所述顶挡盘(3)外表面开设有多个通腔(15),所述通腔(15)内部安装有喷头(13)。

2.如权利要求1所述的一种高精度数控主轴,其特征在于:所述喷头(13)上方均固定有遮挡片(14),所述喷头(13)上端与对应的所述遮挡片(14)一一对齐。

3.如权利要求1所述的一种高精度数控主轴,其特征在于:所述套筒(4)下端安装有底托盘(5),所述轴体(9)下端贯穿出托盘(5)下端并安装有装夹件(10),所述托盘(5)内外表面开设有环绕设置在轴体(9)外围的多条长条孔(8),所述轴体(9)外表面与底托盘(5)圆心处转动连接。

4.如权利要求2所述的一种高精度数控主轴,其特征在于:所述安装座(1)下端设置有固定在套管(12)外部的支撑盘(2),所述遮挡片(14)位于支撑盘(2)下方,所述支撑盘(2)固定在多片所述遮挡片(14)之间的上方。

5.如权利要求3所述的一种高精度数控主轴,其特征在于:所述底托盘(5)下端开设有凹腔体(16),所述长条孔(8)贯通至凹腔体(16)内部,所述凹腔体(16)设置有安装在轴体(9)外围的轴承(17)。

6.如权利要求3所述的一种高精度数控主轴,其特征在于:所述底托盘(5)位于刮片(6)和刮条(7)之间的下方,所述刮片(6)和刮条(7)下端与底托盘(5)上端紧密接触,所述刮条(7)外端与套筒(4)内壁之间保持五厘米以上的间隙。
