专利号: 2022231472780
申请人: 侯居腾
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

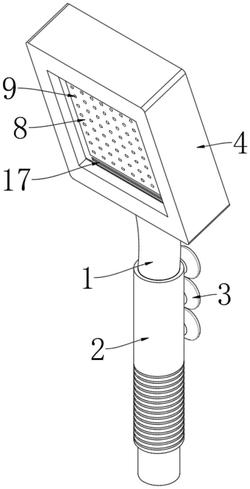

1.一种节水淋浴喷头,包括连接杆(1),所述连接杆(1)的上端部连接有安装架(4),所述安装架(4)的内部安装有喷头(6),所述喷头(6)的内部设置有空腔(7),所述连接杆(1)和空腔(7)之间连通有导水管(5),所述喷头(6)的前侧安装有面板(8),所述面板(8)上开设有若干个出水孔(9),其特征在于,还包括:固定板(19),所述喷头(6)的内部滑动连接有固定板(19),所述固定板(19)朝向于面板(8)的一侧安装有若干个顶针(21),且所述顶针(21)与出水孔(9)相适配;

按压块(24),所述固定板(19)远离面板(8)的一侧安装有联动杆(22),所述联动杆(22)贯穿于喷头(6)的一侧并与安装架(4)滑动连接,所述联动杆(22)贯穿于安装架(4)的一侧并连接有按压块(24);

复位弹簧(23),所述按压块(24)和安装架(4)之间连接有复位弹簧(23)。

2.如权利要求1所述的节水淋浴喷头,其特征在于:所述喷头(6)的两侧内壁上均开设有第二滑槽(18),所述固定板(19)的两侧均安装有与第二滑槽(18)相适配的第二滑块(20),且所述第二滑块(20)滑动连接于第二滑槽(18)的内部。

3.如权利要求1所述的节水淋浴喷头,其特征在于:所述喷头(6)的顶部和底部一端均安装有侧板(10),其中一个所述侧板(10)的一侧安装有微型马达(11),所述微型马达(11)的输出端贯穿于侧板(10)并连接有往复丝杠(12),所述往复丝杠(12)的另一端转动连接于安装架(4)的一侧内壁上,另外一个所述侧板(10)与安装架(4)的一侧内壁之间安装有限位杆(13)。

4.如权利要求3所述的节水淋浴喷头,其特征在于:所述往复丝杠(12)和限位杆(13)之间连接有清理板(14),且所述清理板(14)的清理面与面板(8)的外壁相贴合。

5.如权利要求4所述的节水淋浴喷头,其特征在于:所述清理板(14)的两端均安装有连接块(15),其中一个所述连接块(15)螺纹连接于往复丝杠(12)的外环面上,另外一个所述连接块(15)滑动连接于限位杆(13)的外环面上。

6.如权利要求4所述的节水淋浴喷头,其特征在于:所述清理板(14)朝向于面板(8)的一侧上、下两端均安装有第一滑块(16),所述喷头(6)的前侧开设有与第一滑块(16)相适配的第一滑槽(17),且所述第一滑块(16)滑动连接于第一滑槽(17)的内部。

7.如权利要求1所述的节水淋浴喷头,其特征在于:所述连接杆(1)的下端部安装有手柄(2),所述手柄(2)的上端部外环面上安装有多个呈竖向分布的吸盘(3),所述手柄(2)的下端部外环面上设置有防滑纹。
