专利号: 2022231379796
申请人: 沈阳北腾化工机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

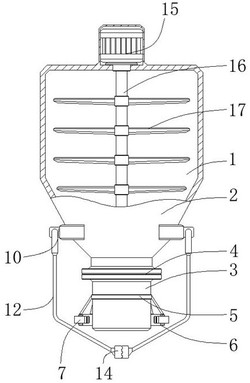

1.一种干粉砂浆装袋卸料装置,其特征在于:包括料罐(1)、下料斗(2)、出料管(3)和封袋机构; 所述下料斗(2)固定连接于所述料罐(1)的底端,所述出料管(3)固定连接于所述下料斗(2)的底端,所述料罐(1)、所述下料斗(2)和所述出料管(3)内部连通,所述封袋机构设置于所述下料斗(2)的外表面; 所述封袋机构包括固定连接于所述下料斗(2)两侧表面的安装块,两个所述安装块外侧表面的两端均固定连接有装置块(10),多个所述装置块(10)的表面均横向贯通开设有安装孔,多个所述安装孔的内部均横向转动连接有连接轴(11),多个所述连接轴(11)的外端均竖直向下延伸且底端均竖向固定连接有连接杆(12),多个所述连接杆(12)的下端均弯折并向所述出料管(3)下端的中部延伸,位于同一侧的两个所述连接杆(12)的底端均横向固定连接有封袋条(14),一个所述封袋条(14)的内侧表面沿其长度方向固定连接有电热丝,另一个所述封袋条(14)的内侧表面沿其长度方向开设有与所述电热丝向适配的条状凹槽; 两个所述安装块的外表面均横向固定连接有分别与两侧的所述连接轴(11)相对应的伺服电机(13),两个所述伺服电机(13)的输出轴分别与相对应的所述连接轴(11)的内端固定连接,当多个所述连接杆(12)的上段部分完全竖直时,两个所述封袋条(14)相互贴紧。

2.如权利要求1所述的一种干粉砂浆装袋卸料装置,其特征在于:所述出料管(3)上设置有电磁阀(4),所述出料管(3)、所述下料斗(2)和所述料罐(1)的中轴线均位于同一直线。

3.如权利要求1所述的一种干粉砂浆装袋卸料装置,其特征在于:所述出料管(3)的外表面固定连接有连接环(5),所述连接环(5)的底端固定连接有内径大小大于所述出料管(3)外径大小的装置环(6),所述装置环(6)的表面沿其周长方向均匀间隔地横向开设有多个装置孔,多个所述装置孔的内部均横向固定连接有电控伸缩杆(7),多个所述电控伸缩杆(7)的内端均固定连接有定位块(8)。

4.如权利要求3所述的一种干粉砂浆装袋卸料装置,其特征在于:多个所述定位块(8)的内侧表面均固定连接有防滑垫(9)。

5.如权利要求1所述的一种干粉砂浆装袋卸料装置,其特征在于:所述料罐(1)的顶端固定连接有主电机(15),所述主电机(15)的输出轴可转动地贯通所述料罐(1)并延伸至其内部,所述主电机(15)的输出轴底端竖向固定连接有搅拌轴(16),所述搅拌轴(16)的表面沿其长度方向均匀间隔地横向固定连接有多个搅拌叶(17)。

6.如权利要求5所述的一种干粉砂浆装袋卸料装置,其特征在于:所述料罐(1)和所述主电机(15)的输出轴的中轴线均位于同一直线。
