专利号: 202223109803X
申请人: 昌奇(上海)仪器仪表有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

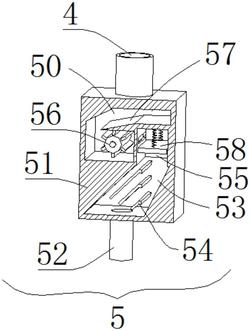

1.一种带有危险报警效果的压力数显表,其特征在于:包括表盘(1),所述表盘(1)的底部固定安装有进气管(4),所述进气管(4)的进口端安装有缓冲装置(5),所述缓冲装置(5)包括安装盒(51)和导气管(52);所述安装盒(51)的顶端与进气管(4)固定连接、且与进气管(4)进口端相通,所述导气管(52)固定安装在安装盒(51)的底部,所述安装盒(51)内侧的底端开设有分流腔(53),所述分流腔(53)与导气管(52)相通。

2.根据权利要求1所述的一种带有危险报警效果的压力数显表,其特征在于,所述表盘(1)外侧的一端固定安装有危险气体检测装置(2),所述表盘(1)外侧的另一端固定安装有警报器(3),所述危险气体检测装置(2)与警报器(3)信号连接。

3.根据权利要求1所述的一种带有危险报警效果的压力数显表,其特征在于,所述分流腔(53)内侧固定安装有若干分流板(54),若干所述分流板(54)沿竖直方向等距分布、且均为倾斜结构。

4.根据权利要求3所述的一种带有危险报警效果的压力数显表,其特征在于,所述安装盒(51)内侧开设有缓冲腔(55),所述缓冲腔(55)与分流腔(53)相通,所述缓冲腔(55)内侧安装有缓冲件(58)、以对气体进行缓冲。

5.根据权利要求4所述的一种带有危险报警效果的压力数显表,其特征在于,所述缓冲件(58)包括活塞板(582)和弹簧(583);所述弹簧(583)的顶端固定安装在缓冲腔(55)内侧的顶壁上,所述活塞板(582)滑动安装在缓冲腔(55)内、且与弹簧(583)的底端固定连接,所述缓冲腔(55)的内壁上开设有出气槽(584)。

6.根据权利要求5所述的一种带有危险报警效果的压力数显表,其特征在于,所述安装盒(51)内侧的顶端开设有导流腔(50),所述导流腔(50)与出气槽(584)、进气管(4)均相通,所述导流腔(50)的顶端固定安装有导流板(57)。

7.根据权利要求6所述的一种带有危险报警效果的压力数显表,其特征在于,所述导流腔(50)内侧安装有导流件(56),所述导流件(56)包括转动辊(561)、转轴(562)和若干导流叶板(563);所述转动辊(561)固定安装在转轴(562)上,所述转轴(562)转动安装在导流腔(50)的内侧,若干所述导流叶板(563)均固定安装在转动辊(561)上、且环绕着转动辊(561)等距分布。
