专利号: 2022230593167
申请人: 济南峰越机械设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

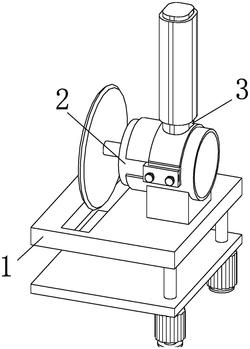

1.一种建筑材料用打磨装置,包括夹座组件(1)、打磨组件(2)和手持组件(3),其特征在于:所述打磨组件(2)包括电机壳体(21)和卡件(23),所述电机壳体(21)内固定安装有电机,所述电机的输出端安装有打磨轮(22),所述电机壳体(21)的外壁固定安装有卡件(23),所述卡件(23)上设置有卡槽(24),所述手持组件(3)包括握把(31)、弧形连接板(32)和握把卡块(33),所述弧形连接板(32)的两顿固定连接有与卡槽(24)适配的握把卡块(33),所述握把卡块(33)可滑动卡接在卡件(23)的卡槽(24)内,所述弧形连接板(32)一侧面的中心处固定连接握把(31)的一端,所述夹座组件(1)包括动夹板(11)、定夹板(12)、螺纹柱(13)和固定壳(15),所述定夹板(12)的顶面水平固定安装有固定壳(15),所述固定壳(15)的一端开设有槽口(17),所述固定壳(15)上固定连接有壳体卡块(16),所述打磨组件(2)的电机壳体(21)可套接在固定壳(15)内,电机壳体(21)套接在固定壳(15)内时壳体卡块(16)卡在卡件(23)的卡槽(24)内,所述定夹板(12)的底面垂直固定连接有螺纹柱(13),所述动夹板(11)上开设通孔,所述螺纹柱(13)贯穿在动夹板(11)的通孔内,所述螺纹柱(13)的底端处螺纹套接有螺纹套(14)。

2.根据权利要求1所述的建筑材料用打磨装置,其特征在于:所述夹座组件(1)上开设有切割槽,所述打磨组件(2)安装在夹座组件(1)上后,切割槽位于打磨轮(22)的正下方,所述固定壳(15)与定夹板(12)之间通过连接柱固定连接。

3.根据权利要求1所述的建筑材料用打磨装置,其特征在于:所述卡件(23)、握把卡块(33)以及壳体卡块(16)上均开设有螺纹孔,所述打磨组件(2)通过固定栓(25)与夹座组件(1)和手持组件(3)任意一个进行固定。

4.根据权利要求1所述的建筑材料用打磨装置,其特征在于:所述握把(31)的外壁包覆安装有防滑套,所述握把卡块(33)为“凸”形卡块。

5.根据权利要求1所述的建筑材料用打磨装置,其特征在于:所述电机壳体(21)为金属壳体,所述电机壳体(21)上开设有用于内部电机散热的散热孔。

6.根据权利要求1所述的建筑材料用打磨装置,其特征在于:所述螺纹柱(13)的数量为两个,两个螺纹柱(13)位于定夹板(12)的两端处,所述动夹板(11)的顶面以及定夹板(12)的底面均贴附安装有耐磨防滑垫。
