专利号: 2022230089777
申请人: 深圳市格美力科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

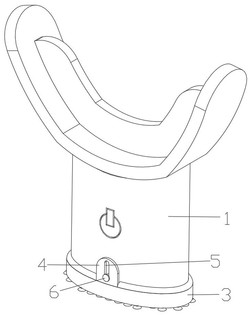

1.一种美牙仪充电口防水结构,包括美牙仪主体(1)和位于美牙仪主体(1)下端的充电口(2),其特征在于,所述美牙仪主体(1)的下端套设有硅胶密封套(3),所述硅胶密封套(3)的上表面边沿固定连接有调节软胶片(4),所述调节软胶片(4)上开设有调节槽(5),所述调节槽(5)的长度大于硅胶密封套(3)的内部深度,所述调节槽(5)内穿设有限位钉(6),所述限位钉(6)的一端与美牙仪主体(1)的外壁固定连接。

2.根据权利要求1所述的一种美牙仪充电口防水结构,其特征在于,所述硅胶密封套(3)的上表面固定连接有限位软胶片(7),所述限位软胶片(7)与调节软胶片(4)对称设置,所述限位软胶片(7)上穿设有转钉(8),所述转钉(8)的一端贯穿限位软胶片(7)并固定连接有限位条(9),美牙仪主体(1)的外壁固定连接有与限位条(9)对应的限位壳(10),限位壳(10)内开设有限位槽(11),限位槽(11)的顶部贯穿开设有与限位条(9)匹配的插槽(12)。

3.根据权利要求1所述的一种美牙仪充电口防水结构,其特征在于,所述硅胶密封套(3)的上端内壁开设有导向斜口(13)。

4.根据权利要求2所述的一种美牙仪充电口防水结构,其特征在于,所述美牙仪主体(1)的外壁固定连接有两个硅胶密封环(14),硅胶密封环(14)与硅胶密封套(3)、限位软胶片(7)和调节软胶片(4)匹配设置。

5.根据权利要求2所述的一种美牙仪充电口防水结构,其特征在于,所述转钉(8)的外壁开设有指向槽(15),所述限位软胶片(7)的外壁固定连接有两个与指向槽(15)和插槽(12)匹配的指向凸块(16)。

6.根据权利要求1所述的一种美牙仪充电口防水结构,其特征在于,所述硅胶密封套(3)的底面固定连接有多个小型吸盘(17)。

7.根据权利要求1所述的一种美牙仪充电口防水结构,其特征在于,所述硅胶密封套(3)的下端底面为硬质硅胶,所述硅胶密封套(3)上端为软质硅胶。
