专利号: 2022229797125
申请人: 菱大电梯(苏州)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-09-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

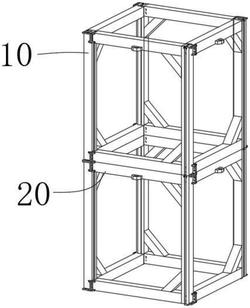

1.一种电梯的钢结构井架,其特征在于:包括单元立柱(10)和单元横杆(20),所述单元立柱(10)的上下两端设有所述单元横杆(20),所述单元横杆(20)固定连接所述单元立柱(10),所述单元横杆(20)的下方设有加强件(21),所述加强件(21)固定连接所述单元横杆(20),所述加强件(21)远离所述单元横杆(20)的一端固定连接所述单元立柱(10),所述单元横杆(20)远离所述单元立柱(10)的一端开设有凹槽(23),所述单元横杆(20)的一侧设有吊装件(25),所述吊装件(25)固定连接所述单元横杆(20)。

2.根据权利要求1所述的一种电梯的钢结构井架,其特征在于:所述单元立柱(10)的一侧开设有滑槽(11),所述单元立柱(10)远离所述滑槽(11)的一侧设有滑件(12),所述滑件(12)固定连接所述单元立柱(10)。

3.根据权利要求2所述的一种电梯的钢结构井架,其特征在于:所述单元立柱(10)的顶部开设有定位滑槽(13),所述单元立柱(10)的下方设有定位滑件(14),所述定位滑件(14)固定连接所述单元立柱(10)。

4.根据权利要求2所述的一种电梯的钢结构井架,其特征在于:所述滑槽(11)的上下两端开设有均匀分布的孔洞(16)。

5.根据权利要求1所述的一种电梯的钢结构井架,其特征在于:所述单元立柱(10)的上下两端设有安装件(15),所述安装件(15)固定连接所述单元立柱(10)。

6.根据权利要求1所述的一种电梯的钢结构井架,其特征在于:所述单元横杆(20)远离所述单元立柱(10)的一端设有限定件(22),所述限定件(22)固定连接所述单元横杆(20)。

7.根据权利要求1所述的一种电梯的钢结构井架,其特征在于:所述凹槽(23)的内部开设有均匀分布的插孔(24)。
