专利号: 2022229450035
申请人: 无锡商业职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-11-21
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

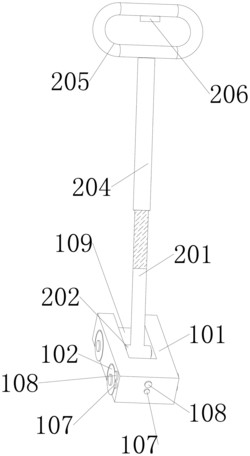

1.一种导盲手杖,其特征在于,其包括:感应机构、握持机构和驱动结构;

所述感应机构包括移动座、滚轮、超声波传感器和蜂鸣器;所述超声波传感器和所述蜂鸣器成对设置,在所述移动座的前端和两侧分别同时设置所述超声波传感器和所述蜂鸣器;

所述移动座底部设置转轴,通过所述转轴在所述移动座底部的两侧分别安装所述滚轮;所述移动座顶部开设安装槽;

所述握持机构包括螺纹杆、转动套、螺纹套杆和轴承杆,所述轴承杆与所述转轴平行地设置在所述安装槽内;所述螺纹杆底端固定在所述转动套的中间位置,二者成T字形设置;

所述转动套内腔活动连接所述轴承杆;所述螺纹杆上端螺纹连接所述螺纹套杆,所述螺纹套杆顶端端固定设置握把;

所述驱动结构包括:减速电机、驱动齿轮和从动齿圈;所述减速电机安装在所述移动座内部,所述减速电机前端安装所述驱动齿轮,所述驱动齿轮外部啮合连接所述从动齿圈,所述从动齿圈套装在所述转轴上。

2.根据权利要求1所述一种导盲手杖,其特征在于:所述握把内部安装有开关钮,所述开关钮电连接所述减速电机。

3.根据权利要求1所述一种导盲手杖,其特征在于其还包括后滚轮,所述后滚轮成对出现;所述滚轮安装在所述移动座底部距离所述超声波传感器较近的一端,所述后滚轮安装在所述移动座底部远离所述超声波传感器的一端。

4.根据权利要求1所述一种导盲手杖,其特征在于所述安装槽设置于所述移动座顶部中部,贯穿所述移动座后端。

5.根据权利要求1所述一种导盲手杖,其特征在于所述握把为椭圆形把手。

6.根据权利要求1所述一种导盲手杖,其特征在于所述移动座内部安装有移动电池块。
