专利号: 2022229374351
申请人: 江苏晟邦玻璃科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

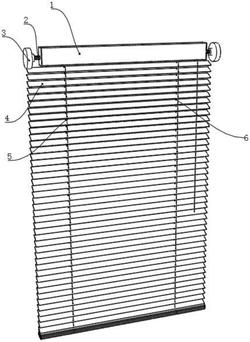

1.一种遮阳百叶窗,包括底盒(1),其特征在于:所述底盒(1)的两端均设置有螺纹杆(2),所述螺纹杆(2)的一端设置有固定盘(3),所述底盒(1)的底部分别设置有百叶(4)、提升线(5)和角度控制线(6),所述底盒(1)的侧面设置有温度感应器(7),所述底盒(1)内部设置有固定板(12),所述固定板(12)分别设置有第一转杆(10)和第二转杆(11),所述第一转杆(10)的一端设置有第一驱动电机(8),所述第一驱动电机(8)的底部设置第一控制器(9),所述第二转杆(11)的一端设置有被动齿轮(14),所述被动齿轮(14)的底部设置有主动齿轮(16),所述主动齿轮(16)的侧边设置有第二驱动电机(13),所述第二驱动电机(13)的侧边设置有第二控制器(15)。

2.根据权利要求1所述的一种遮阳百叶窗,其特征在于:所述第一转杆(10)端口处设置有两个限位棒(17),两个所述限位棒(17)的底部设置有两个定位棒(18),两个所述限位棒(17)与第一转杆(10)为固定连接,所述定位棒(18)与固定板(12)为固定连接,所述限位棒(17)和定位棒(18)的材质为不锈钢。

3.根据权利要求1所述的一种遮阳百叶窗,其特征在于:所述底盒(1)的底部设置有多个百叶(4),所述提升线(5)和角度控制线(6)均穿过多个所述百叶(4)。

4.根据权利要求1所述的一种遮阳百叶窗,其特征在于:所述固定盘(3)与螺纹杆(2)为固定连接,所述螺纹杆(2)与底盒(1)为螺纹连接,所述螺纹杆(2)的材质为不锈钢。

5.根据权利要求1所述的一种遮阳百叶窗,其特征在于:所述第一转杆(10)和第二转杆(11)的材质为不锈钢,所述第一转杆(10)和第二转杆(11)与固定板(12)为转动连接。

6.根据权利要求1所述的一种遮阳百叶窗,其特征在于:所述提升线(5)与第二转杆(11)为绕接,所述角度控制线(6)与第一转杆(10)为绕接。

7.根据权利要求1所述的一种遮阳百叶窗,其特征在于:所述第一驱动电机(8)和第二驱动电机(13)分别与第一控制器(9)和第二控制器(15)电性连接,所述第一驱动电机(8)和第二驱动电机(13)均与底盒(1)为固定连接。

8.根据权利要求1所述的一种遮阳百叶窗,其特征在于:所述被动齿轮(14)与第二转杆(11)为固定连接,所述被动齿轮(14)与主动齿轮(16)啮合,所述主动齿轮(16)与第二驱动电机(13)为固定连接。
