专利号: 2022229223243
申请人: 上品芳田(山东)生态农业科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

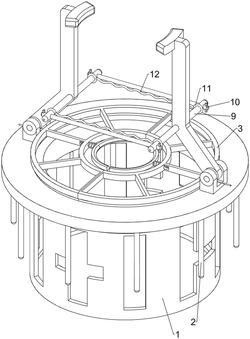

1.一种猕猴桃育苗用定型装置,包括有埋土框(1)和环形支架(3),埋土框(1)的内圈上放置有环形支架(3),其特征在于,还包括有拉杆(4)、夹紧环(5)和第一弹簧(6),环形支架(3)上对称式滑动连接有拉杆(4),拉杆(4)的一侧固接有夹紧环(5),夹紧环(5)位于环形支架(3)内,当两个夹紧环(5)贴合时,能够对生长初期的猕猴桃幼苗限位,拉杆(4)上套设有第一弹簧(6),第一弹簧(6)的两端分别连接在夹紧环(5)和环形支架(3)上。

2.根据权利要求1所述的一种猕猴桃育苗用定型装置,其特征在于,还包括有转轴(7)、转动夹杆(8)、滑动杆(9)、带柱导向杆(10)和橡胶块(13),埋土框(1)外圈上远离土壤的一侧通过安装座转动连接有两个转轴(7),两个转轴(7)对称设置,转轴(7)上套设有转动夹杆(8),转动夹杆(8)上贯穿连接有滑动杆(9),两个滑动杆(9)对称设置,且两个滑动杆(9)之间滑动式套设有两个带柱导向杆(10),两个带柱导向杆(10)位于滑动杆(9)的两端,滑动杆(9)在带柱导向杆(10)上滑动,转动夹杆(8)上端固定连接有用于对猕猴桃幼苗的生长限位的橡胶块(13)。

3.根据权利要求2所述的一种猕猴桃育苗用定型装置,其特征在于,还包括有套圈(11)和第二弹簧(12),滑动杆(9)上均套设有两个套圈(11),相向的两个套圈(11)之间连接有第二弹簧(12)。

4.根据权利要求3所述的一种猕猴桃育苗用定型装置,其特征在于,还包括有插杆(2),埋土框(1)的外圈上固定连接有若干个用于插入土壤的插杆(2)。

5.根据权利要求4所述的一种猕猴桃育苗用定型装置,其特征在于,插杆(2)在埋土框(1)的外圈上均匀分布排列。

6.根据权利要求5所述的一种猕猴桃育苗用定型装置,其特征在于,环形支架(3)中部设有圆环,用于对拉杆(4)导向和支撑。
