专利号: 2022229154188
申请人: 成都豪纬能源环境设备工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

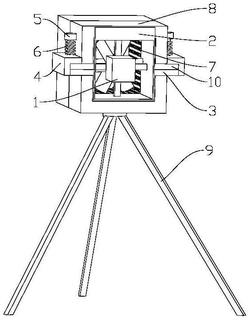

1.一种具有降噪功能的轴流风机,其特征在于,包括:

轴流风机本体,具有相对设置的进风口和出风口;

两个挡板,垂直安装在所述轴流风机本体的外侧,且位于所述轴流风机本体的相对两侧,任一所述挡板靠近所述进风口,另一所述挡板靠近所述出风口;

第一滑板和第二滑板,所述第一滑板滑动安装在所述第二滑板上,以扣合形成腔体,所述轴流风机本体安装在所述腔体中,所述两个挡板与所述第一滑板和所述第二滑板分别抵接以防止所述轴流风机本体在所述腔体内滑动;

固定块,安装在所述第二滑板上,所述固定块上开设有与所述第一滑板滑动适配的通槽,所述固定块上开设有定位孔,所述第一滑板上开设有与所述定位孔对应的通孔;

限位轴,一端依次穿过所述定位孔以及所述通孔以固定所述第一滑板,所述限位轴的另一端位于所述固定块外,向所述限位轴远离所述固定块的一端施加外力以带动所述限位轴插设在所述通孔中的一端离开所述通孔;

弹簧,套设在所述限位轴外,所述弹簧的一端安装在所述限位轴远离所述固定块的一端上,所述弹簧的另一端安装在所述固定块上,所述弹簧收缩以带动所述限位轴插设在所述定位孔以及所述通孔中;

消音组件,安装在所述第一滑板远离所述进风口的一端,并与所述出风口抵接,所述消音组件用于吸收所述出风口的噪音;

吸音组件,套设在所述第一滑板、所述第二滑板以及消音组件外用于吸收所述轴流风机本体的产生的噪音。

2.根据权利要求1所述的一种具有降噪功能的轴流风机,其特征在于,所述消音组件包括:消音管,一端安装在所述第一滑板远离所述进风口的一端,并与所述出风口抵接,所述消音管的另一端远离所述出风口;

消音板,安装在所述消音管的内壁上,所述消音板上开设有消音孔。

3.根据权利要求2所述的一种具有降噪功能的轴流风机,其特征在于,所述吸音组件包括:第一吸音棉,套设在所述第一滑板外;

第二吸音棉,套设在所述第二滑板外;

第三吸音棉,套设在所述消音管外壁上。

4.根据权利要求1所述的一种具有降噪功能的轴流风机,其特征在于,所述第二滑板上开设有与所述定位孔以及所述通孔相对应的盲孔,所述限位轴的一端依次穿过所述定位孔以及所述通孔,并位于所述盲孔中以固定所述第一滑板。

5.根据权利要求2所述的一种具有降噪功能的轴流风机,其特征在于,还包括:第一缓冲垫,贴设在所述消音管上,并位于所述消音管与所述轴流风机本体之间;

第二缓冲垫,贴设在所述轴流风机本体上,并位于所述轴流风机本体与所述第一滑板之间;

第三缓冲垫,贴设在所述轴流风机本体上,并位于所述轴流风机本体与所述第二滑板之间。

6.根据权利要求3所述的一种具有降噪功能的轴流风机,其特征在于,还包括:支架,顶端安装在所述第二滑板的外侧上,所述支架的底端穿过所述第二吸音棉远离所述轴流风机本体,所述支架的底端安装在地面上以支撑所述轴流风机本体,所述支架的底端上安装有橡胶垫。

7.根据权利要求1‑6中任一项所述的一种具有降噪功能的轴流风机,其特征在于,所述轴流风机本体呈长方体。
