专利号: 2022229079134
申请人: 任凤玲
专利类型:实用新型
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

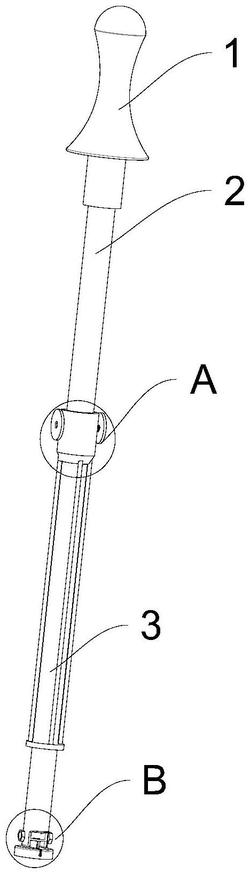

1.一种爬山用登山杖,其特征在于:包括把手(1),所述把手(1)的底部固定连接有支杆(2),所述支杆(2)呈中空设置,所述支杆(2)内滑动连接有延伸杆(3),所述延伸杆(3)置于支杆(2)外部的一端设置有支撑座(4);

所述支撑座(4)的下表面开设有空腔(48),支撑座(4)的底部设置有橡胶垫,橡胶垫置于空腔(48)的外侧,所述支撑座(4)的外壁设置有调节滑孔(45),所述调节滑孔(45)内滑动连接有橡胶塞(47),所述橡胶塞(47)远离空腔(48)的一端中部固定连接有拉杆(46)。

2.根据权利要求1所述的一种爬山用登山杖,其特征在于:所述支杆(2)的下端开设有转动槽(32),所述支撑座(4)的上表面中部固定连接有连接轴(41),所述支杆(2)的外壁转动贯穿转轴(33),所述转轴(33)同时贯穿连接轴(41),所述转动槽(32)两内壁固定连接有转动压板(34)。

3.根据权利要求2所述的一种爬山用登山杖,其特征在于:所述支撑座(4)的上表面固定连接有竖直的第一液压杆(42)和水平的第二液压杆(43),第一液压杆(42)和第二液压杆(43)的尾部贯通设置。

4.根据权利要求3所述的一种爬山用登山杖,其特征在于:所述第一液压杆(42)的伸缩端与转动压板(34)下表面接触,所述第二液压杆(43)的伸缩端固定连接有传动杆(44),所述传动杆(44)远离第二液压杆(43)的一端与拉杆(46)固定连接。

5.根据权利要求4所述的一种爬山用登山杖,其特征在于:两个所述橡胶塞(47)之间固定连接有回位弹簧(49)。

6.根据权利要求1所述的一种爬山用登山杖,其特征在于:所述支杆(2)的下端外壁固定套设有外接套(21),所述延伸杆(3)的外壁固定连接有四根加固杆(31),所述加固杆(31)滑动贯穿外接套(21),所述延伸杆(3)侧壁转动贯穿有螺纹抵紧杆(22),螺纹抵紧杆(22)贯穿支杆(2)的外壁,且螺纹抵紧杆(22)置于支杆(2)内部的一端与延伸杆(3)的外壁抵紧设置,所述螺纹抵紧杆(22)置于外接套(21)外部的一端固定连接有转盘(23)。
