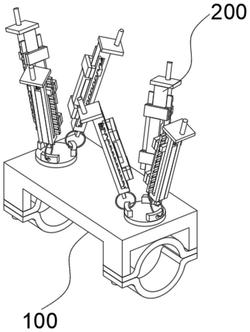

1.一种高度可调节的抗震支吊架，其特征在于，包括：

夹紧模块(100)，包括与所述夹紧模块(100)连接的支撑板(110)、设于所述支撑板(110)底部的两组夹管组件和与所述支撑板(110)螺纹连接的多个螺纹杆(130)；

所述夹管组件由两个对称设置的管箍(120)构成，所述螺纹杆(130)活动贯穿多个管箍(120)；

调节模块(200)，包括与所述支撑板(110)顶部连接的两个圆台形座(210)、与所述圆台形座(210)活动连接的多个拉环(220)、活动套接于所述拉环(220)外侧的延伸板(230)、与所述延伸板(230)顶端连接的拉簧(240)、与所述拉簧(240)连接的框形板套(250)、安装于所述延伸板(230)两侧的两个导向短齿板(260)、与所述框形板套(250)连接的U形板(270)、贯穿于所述U形板(270)的工字形板(280)、与所述工字形板(280)连接的多个橡胶垫(290)、连接于两个所述橡胶垫(290)之间的限位长齿板(291)和与所述框形板套(250)顶端连接的连接插板(292)，所述导向短齿板(260)与限位长齿板(291)活动卡接，所述框形板套(250)上开设有适于导向短齿板(260)滑动的滑道。

2.根据权利要求1所述的一种高度可调节的抗震支吊架，其特征在于，两个所述圆台形座(210)分别与两组夹管组件竖向同轴，所述圆台形座(210)的直径与管箍(120)的宽度相等。

3.根据权利要求1所述的一种高度可调节的抗震支吊架，其特征在于，多个所述拉环(220)等间距、呈环形排列，所述拉环(220)由金属材料制成。

4.根据权利要求1所述的一种高度可调节的抗震支吊架，其特征在于，所述延伸板(230)位于框形板套(250)底部并且贯穿框形板套(250)底端，所述延伸板(230)外壁与框形板套(250)内壁贴合。

5.根据权利要求1所述的一种高度可调节的抗震支吊架，其特征在于，多个所述橡胶垫(290)等间距、呈矩阵排列，所述U形板(270)位于多个橡胶垫(290)之间。

6.根据权利要求1所述的一种高度可调节的抗震支吊架，其特征在于，多个所述橡胶垫(290)分别位于框形板套(250)两侧，所述橡胶垫(290)的厚度大于工字形板(280)的厚度。

7.根据权利要求1所述的一种高度可调节的抗震支吊架，其特征在于，两个所述限位长齿板(291)分别位于框形板套(250)两侧，所述限位长齿板(291)位于滑道后侧。

8.根据权利要求1所述的一种高度可调节的抗震支吊架，其特征在于，所述连接插板(292)由一个矩形板和一个插杆构成，所述插杆位于矩形板顶部。
