专利号: 2022228666634
申请人: 陈茂功
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

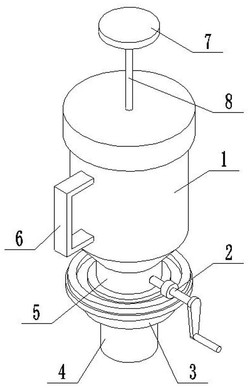

1.一种玉米育种授粉器,其特征在于:包括存放筒(1),所述存放筒(1)底部成型有出料管(5),所述出料管(5)内部设置有导料板(10),所述导料板(10)表面均匀设置有导料孔(1001),所述出料管(5)底部转动设置有出料板(3),所述出料板(3)与所述导料板(10)抵接,所述出料板(3)表面均匀设置有出料孔(303),所述出料孔(303)与所述导料孔(1001)相对应,所述出料管(5)外侧设置有用于驱动出料板(3)旋转的驱动组件(2);所述出料板(3)底面设置有保护罩(4),所述出料孔(303)位于保护罩(4)内部。

2.根据权利要求1所述一种玉米育种授粉器,其特征在于:所述出料管(5)外侧转动安装有旋转环(302),所述旋转环(302)底面通过连接套(301)与所述出料板(3)相连接。

3.根据权利要求2所述一种玉米育种授粉器,其特征在于:所述驱动组件(2)包括驱动轴(201)和齿圈(203),所述齿圈(203)设置在所述旋转环(302)表面,所述驱动轴(201)转动安装在出料管(5)外侧,所述驱动轴(201)外侧设置有齿轮(202),所述齿轮(202)与所述齿圈(203)相啮合,所述驱动轴(201)外端连接有旋转把(204)。

4.根据权利要求1所述一种玉米育种授粉器,其特征在于:所述存放筒(1)底部呈倒锥形结构,且与出料管(5)平滑过渡。

5.根据权利要求1所述一种玉米育种授粉器,其特征在于:所述存放筒(1)外侧设置有把手(6)。

6.根据权利要求1所述一种玉米育种授粉器,其特征在于:所述存放筒(1)顶部为开口结构且通过螺纹连接有密封盖(101)。

7.根据权利要求6所述一种玉米育种授粉器,其特征在于:所述密封盖(101)中心贯穿设置有导向孔(102),所述导向孔(102)内部活动设置有搅拌杆(8),所述搅拌杆(8)上端连接有旋转盘(7),所述搅拌杆(8)底端伸入存放筒(1)内部且连接有叶片(9)。

8.根据权利要求1所述一种玉米育种授粉器,其特征在于:所述导料孔(1001)上部呈倒锥孔结构。

9.根据权利要求1所述一种玉米育种授粉器,其特征在于:所述出料孔(303)底部呈锥孔结构。

10.根据权利要求1所述一种玉米育种授粉器,其特征在于:所述保护罩(4)为透明罩体。
