专利号: 2022228595200
申请人: 南京林业大学
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

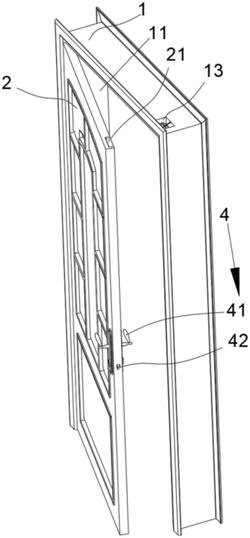

1.一种木门缓冲结构,包括门框(1)和铰接于门框(1)内壁的门(2),其特征在于:

所述门框(1)外壁上设置有容纳槽(13),所述容纳槽(13)靠近门(2)的一侧与门框(1)内壁连通,形成有露出口(14),所述容纳槽(13)另一侧的两端分别转动连接有转动板(32),两个所述转动板(32)一端延伸至露出口(14),且之间连接有转轮(34),所述转动板(32)与容纳槽(13)铰接处到门框(1)内壁的距离小于转轮(34)轴线到门框(1)内壁的距离,所述门(2)侧壁设置有与露出口(14)位置对应的卡槽(21),所述转动板(32)与容纳槽(13)内壁之间固定有弹性件(37)。

2.根据权利要求1所述的一种木门缓冲结构,其特征在于:所述转轮(34)与转动板(32)转动连接,用于减小转轮(34)与门(2)之间的磨损。

3.根据权利要求1所述的一种木门缓冲结构,其特征在于:所述转轮(34)外套设有弹性套(35),用于缓解转轮(34)与门(2)之间的冲击。

4.根据权利要求1所述的一种木门缓冲结构,其特征在于:所述容纳槽(13)远离一侧形成有凹槽(15),用于容纳转动板(32)一端与容纳槽(13)铰接。

5.根据权利要求1所述的一种木门缓冲结构,其特征在于:所述转动板(32)靠近转轮轴(33)的一侧之间固定有固定板(36),所述弹性件(37)一端与固定板(36)连接,用于让弹性件(37)带动两个转动板(32)同时转动。

6.根据权利要求1所述的一种木门缓冲结构,其特征在于:所述容纳槽(13)位于门框(1)外壁上远离门(2)与阻挡槽(12)铰接处的位置。
