专利号: 2022228276811
申请人: 浙江斯必克流体科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种集装式机械密封环,其特征在于,包括:

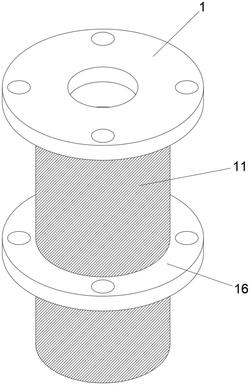

压盖(1),所述压盖(1)的底面固定安装有螺纹环(2),所述螺纹环(2)的底面固定安装有静环密封圈(3),所述静环密封圈(3)的底面贴合有静环本体(4),所述静环本体(4)的底面贴合有动环本体(5),所述动环本体(5)的内环固定套设有推环(6),所述推环(6)的顶面固定安装有动环密封圈(9),所述动环密封圈(9)的顶面与所述动环本体(5)的底面紧密贴合;

拆卸组件,所述拆卸组件设置在所述压盖(1)的底面,用于便于快速拆卸密封环的部件。

2.根据权利要求1所述的一种集装式机械密封环,其特征在于,所述拆卸组件包括:

弹簧本体(7),所述弹簧本体(7)固定套设在所述推环(6)的外圆壁面固定套,所述弹簧本体(7)的底面设置有弹簧座(8),所述弹簧座(8)与所述弹簧本体(7)的内部固定套设,所述弹簧座(8)的外圆壁面固定套设有轴承(10),所述螺纹环(2)的外圆壁面螺纹连接有拆卸套筒(11),所述轴承(10)与所述拆卸套筒(11)内部固定套设,所述静环本体(4)的外圆壁面固定套设有固定环(12),所述固定环(12)与所述拆卸套筒(11)固定套设。

3.根据权利要求1所述的一种集装式机械密封环,其特征在于,所述压盖(1)的顶面开设有若干个第一安装孔(13)。

4.根据权利要求1所述的一种集装式机械密封环,其特征在于,所述静环本体(4)的底面固定安装有卡接环(14),所述动环本体(5)的顶面开设有卡接槽(15),所述卡接环(14)与所述卡接槽(15)活动套设。

5.根据权利要求2所述的一种集装式机械密封环,其特征在于,所述拆卸套筒(11)的外圆壁面螺纹连接有安装盘(16)。

6.根据权利要求5所述的一种集装式机械密封环,其特征在于,所述安装盘(16)的顶面开设有若干个第二安装孔(17)。
