专利号: 2022228251119
申请人: 安徽省新康饲料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

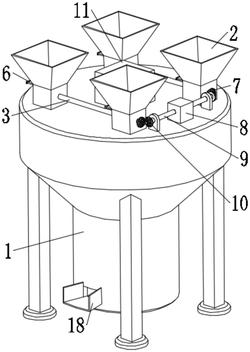

1.一种饲料预混合的配料机构,其特征在于,包括:配料箱,内部形成可容纳空间;

配料组件,设置在所述配料箱的顶部,所述配料组件能够用于多种原料的配制;

联动机构,设置在所述配料箱的顶部,所述联动机构与所述配料组件相连接;

粉碎混合机构,至少部分设置在所述可容纳空间内。

2.根据权利要求1所述的一种饲料预混合的配料机构,其特征在于:所述配料组件包括:四个进料斗,对称连接在所述配料箱的顶部,所述进料斗与所述可容纳空间相连通;

两个转轴,对称转动连接在两侧的两个所述进料斗内部,所述转轴至少一端贯穿至所述进料斗的外部;

四个下料辊,连接在所述转轴靠近所述进料斗的一侧,所述下料辊的外部开设有多个孔;

定位块,连接在所述进料斗的内部,所述定位块与所述下料辊相适配。

3.根据权利要求2所述的一种饲料预混合的配料机构,其特征在于:所述进料斗的内部滑动连接有挡板,所述挡板至少部分位于所述进料斗的外部,所述挡板的尺寸与所述进料斗内部的尺寸相适配,所述挡板上设置有刻度。

4.根据权利要求2所述的一种饲料预混合的配料机构,其特征在于:所述联动机构包括:两个从动锥齿轮,连接在两个所述转轴的端部;

驱动电机,连接在所述配料箱的顶部;

驱动轴,设置在所述驱动电机两侧的输出端;

两个主动锥齿轮,连接在所述驱动轴的两端,所述主动锥齿轮与所述从动锥齿轮之间相互啮合。

5.根据权利要求1所述的一种饲料预混合的配料机构,其特征在于:所述粉碎混合机构包括:旋转电机,设置在所述配料箱的顶部;

搅拌杆,设置在所述配料箱的内部,所述搅拌杆与所述旋转电机相连接;

多个粉碎搅拌片,设置在所述搅拌杆的外部,用于与原料进行粉碎和搅拌。

6.根据权利要求5所述的一种饲料预混合的配料机构,其特征在于:所述粉碎混合机构还包括:滤板,呈倾斜状连接在所述配料箱的内壁上,所述滤板的外部开设有与所述搅拌杆相适配的通孔;

斜坡,呈倾斜状设置在所述配料箱内部的底侧;

多个弹簧,一端与所述斜坡相连接,另一端与所述滤板相连接;

排料板,连接在所述配料箱靠近所述斜坡底端的一侧,所述排料板与所述可容纳空间相连通。
