专利号: 2022228226278
申请人: 淄博奥瑞科机电科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-23
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

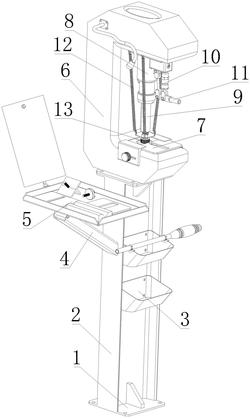

1.一种螺旋压力机,其特征在于,包括底座(1)、支撑支架(2)、收集斗(3)、三角支架(4)、工作台(5)、弓形支架(6)、支撑台(7)、气动螺纹管(8)、螺纹杆(9)、压力管(10)、连接接口(11)、复位弹簧(12)和按压件(13);

底座(1)顶部与支撑支架(2)连接;支撑支架(2)侧面与收集斗(3)连接;支撑支架(2)侧面与三角支架(4)连接;三角支架(4)顶部与工作台(5)连接;支撑支架(2)顶部与弓形支架(6)连接;弓形支架(6)内壁底部与支撑台(7)连接;弓形支架(6)顶部内壁与气动螺纹管(8)连接;气动螺纹管(8)底部与螺纹杆(9)螺纹连接;螺纹杆(9)顶部上设有气动件,气动件外侧上设有外螺纹,气动件与气动螺纹管(8)内壁螺纹连接;螺纹杆(9)底部与按压件(13)转动连接;弓形支架(6)顶部内壁与压力管(10)连接;压力管(10)底部与连接接口(11)转动连接;压力管(10)与气动螺纹管(8)连接;弓形支架(6)内壁顶部与复位弹簧(12)连接;复位弹簧(12)与按压件(13)侧面连接。

2.根据权利要求1所述的一种螺旋压力机,其特征在于,底座(1)底部上设有多组固定螺纹孔,多组固定螺纹孔分布在底座(1)底部四周。

3.根据权利要求1所述的一种螺旋压力机,其特征在于,工作台(5)侧面上设有转动合页,转动合页上设有盖体,盖体上设有橡胶密封圈,橡胶密封圈与工作台(5)顶部接触。

4.根据权利要求1所述的一种螺旋压力机,其特征在于,按压件(13)底部上设有耐磨层。

5.根据权利要求1所述的一种螺旋压力机,其特征在于,按压件(13)侧面上设有限位凹槽,限位凹槽表面上设有防滑层。

6.根据权利要求1所述的一种螺旋压力机,其特征在于,压力管(10)侧面上设有控制阀门,控制阀门上设有泄压阀。

7.根据权利要求1所述的一种螺旋压力机,其特征在于,连接接口(11)上设有气密件。

8.根据权利要求1所述的一种螺旋压力机,其特征在于,多组复位弹簧(12)呈圆周分布在按压件(13)侧面。
