专利号: 2022228134204
申请人: 江苏吉聚纺织有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

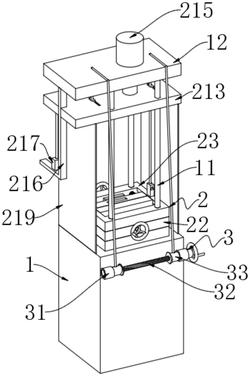

1.一种纺织面料抗拉伸检验装置,包括桌体(1)以及呈矩形阵列设置在所述桌体(1)上表面的支撑杆(11)和固定连接在四个所述支撑杆(11)顶端的支撑板(12),其特征在于:还包括设置在所述桌体(1)上方的整平组件(2);

所述整平组件(2)包括弹簧(21)、第一矩形框(22)、第二矩形框(23)、第一矩形块(24)、第一滑动块(25)、第一螺杆(26)、第二矩形块(27)、第二滑动块(28)、第三矩形块(29)、第二螺杆(210)、第四矩形块(211)、限位柱(212)、移动板(213)、第三滑动块(214)、电动伸缩杆(215)、L形杆(216)和拉力检测仪(217),且所述第一矩形框(22)固定连接在所述桌体(1)的上表面,所述第二矩形框(23)滑动连接在四个所述支撑杆(11)的表面,所述第一矩形块(24)固定连接在所述第一矩形框(22)的内壁面,所述第一滑动块(25)滑动连接在所述第一矩形框(22)内壁面开设的第一矩形槽内,所述第一螺杆(26)螺接在所述第一矩形框(22)表面开设的第一螺纹孔内,所述第二矩形块(27)固定连接在所述第一滑动块(25)的表面,所述第一螺杆(26)的一端通过第一轴承转动连接在所述第二矩形块(27)的表面,所述第二滑动块(28)滑动连接在所述第二矩形框(23)内壁面开设的第二矩形槽内,所述第三矩形块(29)固定连接在所述第二矩形框(23)的内壁面,所述第二螺杆(210)螺接在所述第二矩形框(23)表面开设的第二螺孔内,所述第四矩形块(211)通过第二轴承转动连接在所述第二螺杆(210)的一端,且所述第四矩形块(211)位于所述第二矩形框(23)的内部,所述弹簧(21)的两端分别固定连接在所述第二矩形框(23)的内壁面和所述第二滑动块(28)的表面,(28)所述限位柱(212)对称设置在所述第二矩形框(23)的上表面,所述移动板(213)滑动连接在四个所述支撑杆(11)的表面,且所述移动板(213)位于所述第二矩形框(23)的上方,两个所述第三滑动块(214)分别滑动连接在所述移动板(213)表面开设的两个线槽内,所述电动伸缩杆(215)安装在所述支撑板(12)的上表面,所述电动伸缩杆(215)的伸缩部位贯穿所述支撑板(12)与所述移动板(213)固定连接,且所述电动伸缩杆(215)的伸缩部位与所述支撑板(12)滑动连接,所述L形杆(216)滑动连接在所述移动板(213)表面开设的第三矩形槽内,且所述L形杆(216)的顶端固定连接在所述支撑板(12)的底面,所述拉力检测仪(217)安装在所述L形杆(216)的表面,且所述拉力检测仪(217)的拉力端固定连接在所述移动板(213)的底面。

2.根据权利要求1所述的纺织面料抗拉伸检验装置,其特征在于:还包括抬升组件(3);

所述抬升组件(3)包括定位圆管(31)、第三螺杆(32)、线轴(33)和细绳(34),两个所述定位圆管(31)固定连接在所述桌体(1)的表面,所述第三螺杆(32)通过两个第四轴承转动连接两个所述定位圆管(31)的内壁面,两个所述线轴(33)固定连接在所述第三螺杆(32)的表面,两个所述细绳(34)的两端分别固定连接在两个所述限位柱(212)的上表面和所述线轴(33)的表面,且两个所述细绳(34)分别位于所述移动板(213)的表面开设的两个第三贯通槽和所述支撑板(12)表面开设的两个第四贯通槽内。

3.根据权利要求1所述的纺织面料抗拉伸检验装置,其特征在于:还包括矩形板(218),所述矩形板(218)固定连接在两个所述第三滑动块(214)的表面,且所述矩形板(218)的底面与所述移动板(213)的上表面相贴合。

4.根据权利要求1所述的纺织面料抗拉伸检验装置,其特征在于:还包括玻璃板(219),所述玻璃板(219)对称设置在所述桌体(1)的表面,且所述第一矩形框(22)和所述第二矩形框(23)位于所述玻璃板(219)之间。

5.根据权利要求2所述的纺织面料抗拉伸检验装置,其特征在于:所述第一螺杆(26)以及所述第二螺杆(210)和所述第三螺杆(32)的一端均安装有手轮。
