专利号: 2022227957948
申请人: 杭州科瑞智能家具有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

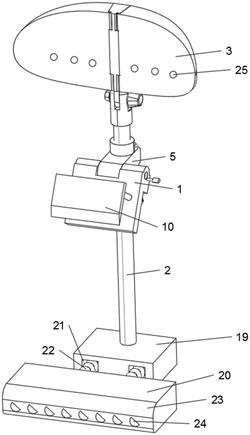

1.一种办公椅靠枕可拆卸结构,包括第一支撑座(1)、限位杆(2)和颈部靠枕(3),其特征在于:所述限位杆(2)安装在第一支撑座(1)上,所述颈部靠枕(3)安装在限位杆(2)上;

所述第一支撑座(1)上安装有枢杆(4),所述枢杆(4)上安装有底座(5),所述底座(5)套设在限位杆(2)的上,所述底座(5)上开设有安装孔(6),所述限位杆(2)上开设有定位孔(7),所述底座(5)上设有定位螺栓(8),所述定位螺栓(8)贯穿安装孔(6)插接到定位孔(7)的内部;

所述第一支撑座(1)上安装有调节杆(9),所述调节杆(9)上螺纹安装有转杆(16),所述转杆(16)上安装有用于固定在办公椅上的夹持板(10)。

2.根据权利要求1所述的一种办公椅靠枕可拆卸结构,其特征在于:所述限位杆(2)上套装有连接套筒(11),所述连接套筒(11)上开设有第一插槽(12),所述颈部靠枕(3)上安装有第一插块(13),所述第一插块(13)和第一插槽(12)相配合。

3.根据权利要求2所述的一种办公椅靠枕可拆卸结构,其特征在于:所述连接套筒(11)内安装有锁紧螺栓(14),所述锁紧螺栓(14)贯穿连接套筒(11)和第一插块(13)且通过螺母进行固定。

4.根据权利要求1所述的一种办公椅靠枕可拆卸结构,其特征在于:所述调节杆(9)上设置有外螺纹(15),所述转杆(16)内开设有内螺纹(17),所述内螺纹(17)和外螺纹(15)相配合。

5.根据权利要求1所述的一种办公椅靠枕可拆卸结构,其特征在于:所述限位杆(2)上安装有第二支撑座(19),所述第二支撑座(19)上安装有抵触块(20)。

6.根据权利要求5所述的一种办公椅靠枕可拆卸结构,其特征在于:所述第二支撑座(19)内设有凹槽(21)和弹簧(22),所述弹簧(22)安装在凹槽(21)的内部,所述弹簧(22)的一端与凹槽(21)的内壁相连接,所述弹簧(22)的另一端与抵触块(20)相连接。

7.根据权利要求6所述的一种办公椅靠枕可拆卸结构,其特征在于:所述抵触块(20)上设有圆角(23),所述抵触块(20)上设置有按摩凸起(24),所述按摩凸起(24)设置有若干个。

8.根据权利要求1所述的一种办公椅靠枕可拆卸结构,其特征在于:所述颈部靠枕(3)上开设有透气孔(25),所述透气孔(25)设置有若干个。
